UNION FEMELLE POUR TUBE O.D. (EN POUCES) - GAZ CYLINDRIQUE - NPT Inox 316 (Modèle : 5459)

5459 UNION FEMELLE POUR TUBE O.D. (EN POUCES) - GAZ CYLINDRIQUE - NPT Inox 316

Photos

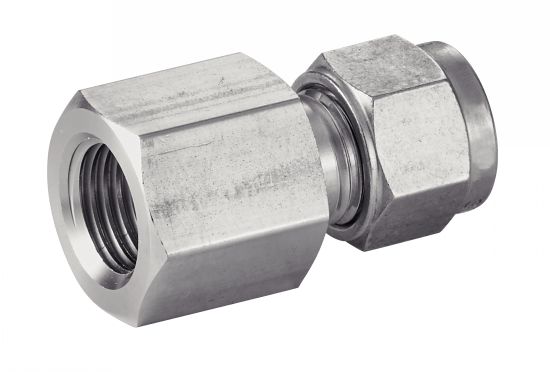

Union femelle

Dessins techniques

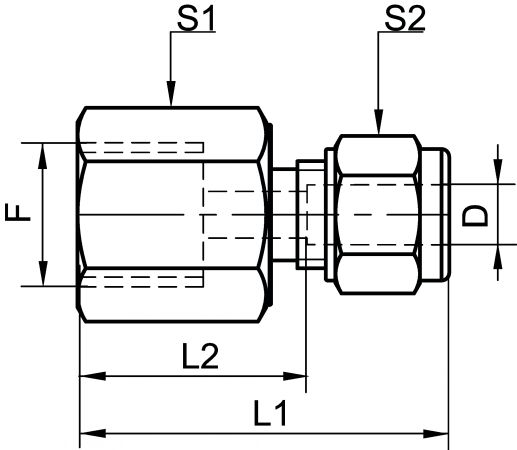

Union femelle - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454594-1/4X8

Informations

Union femelle - Inox 316

Filetage Gaz ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"
> Norme : ISO 7-1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).
Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

D
NC
454594-1/4X8
Gaz cylindrique
6,35
1/4"
Rp 1/4"
35,8
20,6
19,1
14,3
0,08

D
NC
454594-1/4X10
Gaz cylindrique
6,35
1/4"
Rp 3/8"
37,6
22,4
27
14,3
0,08

D
NC
454594-3/8X10
Gaz cylindrique
9,53
3/8"
Rp 3/8"
39,1
22,4
22,2
17,5
0,10

D
NC
454594-3/8X15
Gaz cylindrique
9,53
3/8"
Rp 1/2"
43,9
27,2
27
17,5
0,10

D
NC
454594-1/2X8
Gaz cylindrique
12,70
1/2"
Rp 1/4"
40,4
17,5
20,6
22,2
0,10

NC
NC
454594-1/2X10
Gaz cylindrique
12,70
1/2"
Rp 3/8"
41,9
19,1
22,2
22,2
0,10

D
NC
454594-1/2X15
Gaz cylindrique
12,70
1/2"
Rp 1/2"
46,7
23,9
27
22,2
0,10

NC
NC
454594-5/8X15
Gaz cylindrique
15,88
5/8"
Rp 1/2"
46,7
22,4
27
25,4
0,13

NC
NC
454594-5/8X20
Gaz cylindrique
15,88
5/8"
Rp 3/4"
48,3
23,9
33,4
25,4
0,13

D
NC
454594-3/4X15
Gaz cylindrique
19,05
3/4"
Rp 1/2"
46,7
22,4
27
28,6
0,19

NC
NC
454594-3/4X20
Gaz cylindrique
19,05
3/4"
Rp 3/4"
48,3
23,9
33,4
28,6
0,21

D
NC
454595-1/4X8
NPT
6,35
1/4"
NPT 1/4"
35,8
20,6
19,1
14,3
0,08

NC
NC
454595-1/4X10
NPT
6,35
1/4"
NPT 3/8"
37,6
22,4
27
14,3
0,08

NC
NC
454595-3/8X10
NPT
9,53
3/8"
NPT 3/8"
39,1
22,4
22,2
17,5
0,10

NC
NC
454595-3/8X15
NPT
9,53
3/8"
NPT 1/2"
43,9
27,2
27
17,5
0,10

NC
NC
454595-1/2X8
NPT
12,70
1/2"
NPT 1/4"
40,4
17,5
20,6
22,2
0,10

D
NC
454595-1/2X10
NPT
12,70
1/2"
NPT 3/8"
41,9
19,1
22,2
22,2
0,10

D
NC
454595-1/2X15
NPT
12,70
1/2"
NPT 1/2"
46,7
23,9
27
22,2
0,10

NC
NC
454595-5/8X15
NPT
15,88
5/8"
NPT 1/2"
46,7
22,4
27
25,4
0,13

NC
NC
454595-5/8X20
NPT
15,88
5/8"
NPT 3/4"
48,3
23,9
33,4
25,4
0,13

NC
NC
454595-3/4X15
NPT
19,05
3/4"
NPT 1/2"
46,7
22,4
27
28,6
0,19

NC
NC
454595-3/4X20
NPT
19,05
3/4"
NPT 3/4"
48,3
23,9
33,4
28,6
0,21
