UNION MÂLE FILETAGE CONIQUE POUR TUBE O.D. (EN POUCES) - GAZ CONIQUE - NPT Inox 316 (Modèle : 5456)

5456 UNION MÂLE FILETAGE CONIQUE POUR TUBE O.D. (EN POUCES) - GAZ CONIQUE - NPT Inox 316

Photos

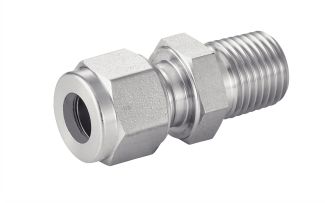

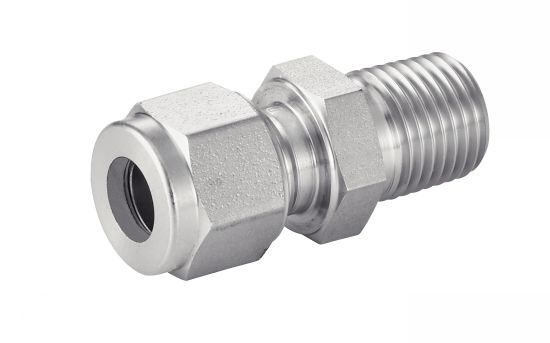

Union mâle filetage conique

Dessins techniques

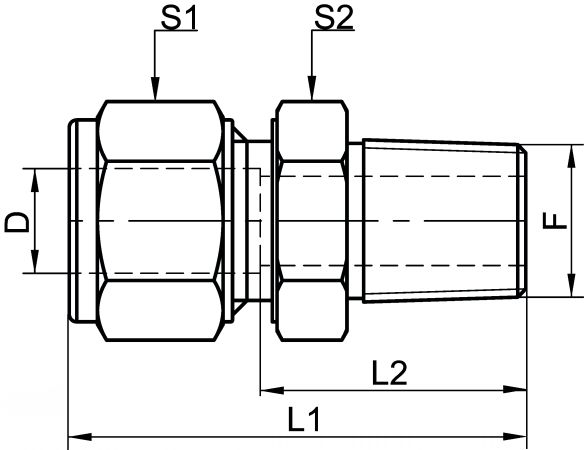

Union mâle filetage conique - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454563-1/4X8

Informations

Union mâle filetage conique Gaz ou NPT - Inox 316

 Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"
> Norme : ISO 7-1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

D
NC
454563-1/4X8
Gaz conique
6,35
1/4"
R 1/4"
37,8
22,6
14,3
14,3
0,08

D
NC
454563-1/4X10
Gaz conique
6,35
1/4"
R 3/8"
38,4
23,1
14,3
22,2
0,08

D
NC
454563-3/8X10
Gaz conique
9,53
3/8"
R 3/8"
39,9
23,1
17,5
17,5
0,09

D
NC
454563-3/8X15
Gaz conique
9,53
3/8"
R 1/2"
46,2
29,5
17,5
22,2
0,09

NC
NC
454563-1/2X8
Gaz conique
12,70
1/2"
R 1/4"
43,4
20,6
22,2
20,6
0,10

D
NC
454563-1/2X10
Gaz conique
12,70
1/2"
R 3/8"
43,4
20,6
22,2
20,6
0,10

D
NC
454563-1/2X15
Gaz conique
12,70
1/2"
R 1/2"
49
26,2
22,2
22,2
0,10

NC
NC
454563-5/8X15
Gaz conique
15,88
5/8"
R 1/2"
49
23,6
25,4
23,8
0,10

NC
NC
454563-5/8X20
Gaz conique
15,88
5/8"
R 3/4"
50,5
26,2
25,4
27
0,15

D
NC
454563-3/4X15
Gaz conique
19,05
3/4"
R 1/2"
50,5
26,2
28,6
27
0,18

D
NC
454563-3/4X20
Gaz conique
19,05
3/4"
R 3/4"
50,5
26,2
28,6
27
0,19

NC
NC
454563-3/4X25
Gaz conique
19,05
3/4"
R 1"
57,1
32,8
28,6
34,9
0,21

D
NC
454565-1/4X8
NPT
6,35
1/4"
NPT 1/4"
37,8
22,6
14,3
14,3
0,08

D
NC
454565-1/4X10
NPT
6,35
1/4"
NPT 3/8"
38,4
23,1
14,3
22,2
0,08

D
NC
454565-3/8X10
NPT
9,53
3/8"
NPT 3/8"
39,9
23,1
17,5
17,5
0,09

NC
NC
454565-3/8X15
NPT
9,53
3/8"
NPT 1/2"
46,2
29,5
17,5
22,2
0,09

D
NC
454565-1/2X8
NPT
12,70
1/2"
NPT 1/4"
43,4
20,6
22,2
20,6
0,10

NC
NC
454565-1/2X10
NPT
12,70
1/2"
NPT 3/8"
43,4
20,6
22,2
20,6
0,10

D
NC
454565-1/2X15
NPT
12,70
1/2"
NPT 1/2"
49
26,2
22,2
22,2
0,10

NC
NC
454565-5/8X15
NPT
15,88
5/8"
NPT 1/2"
49
23,6
25,4
23,8
0,10

NC
NC
454565-5/8X20
NPT
15,88
5/8"
NPT 3/4"
50,5
26,2
25,4
27
0,15

NC
NC
454565-3/4X15
NPT
19,05
3/4"
NPT 1/2"
50,5
26,2
28,6
27
0,18

NC
NC
454565-3/4X20
NPT
19,05
3/4"
NPT 3/4"
50,5
26,2
28,6
27
0,19

NC
NC
454565-3/4X25
NPT
19,05
3/4"
NPT 1"
57,1
32,8
28,6
34,9
0,21
