UNION MÂLE FILETAGE CYLINDRIQUE POUR TUBE ISO - GAZ CYLINDRIQUE Inox 316 (Modèle : 5476)

5476 UNION MÂLE FILETAGE CYLINDRIQUE POUR TUBE ISO - GAZ CYLINDRIQUE Inox 316

Photos

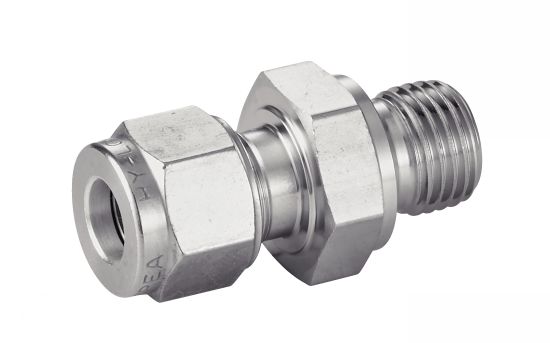

Union mâle filetage cylindrique

Dessins techniques

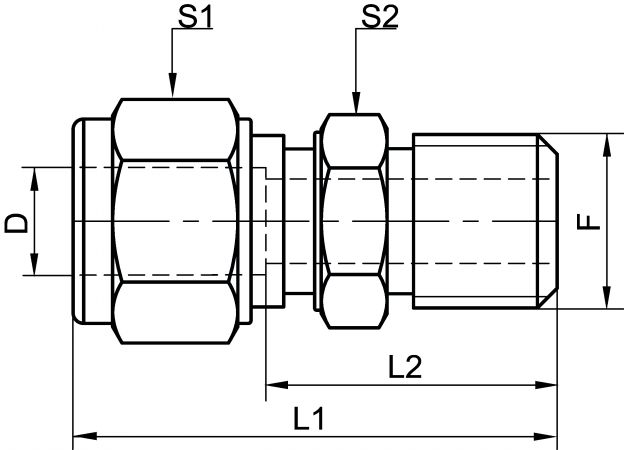

Union mâle filetage cylindrique - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454763-137X8

Informations

Union mâle filetage cylindrique - Inox 316

 Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 13,7 au 21,3 mm
> Norme : ISO 228-1

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).
L'utilisation du tube ISO brut étiré sans soudure (modèle 72252) est conseillée pour éviter les défauts d'étanchéité importants.

Autres diamètres sur demande

Documents

Schéma 0

Quantité

CAD
+

D
NC
454763-137X8
Gaz cylindrique
13,7
G 1/4"
41
16,5
25
22
0,11

NC
NC
454763-137X15
Gaz cylindrique
13,7
G 1/2"
45
20,5
25
27
0,12

NC
NC
454763-172X15
Gaz cylindrique
17,2
G 1/2"
45
20,5
30
27
0,15

NC
NC
454763-172X20
Gaz cylindrique
17,2
G 3/4"
49
24,5
30
27
0,17

D
NC
454763-213X15
Gaz cylindrique
21,3
G 1/2"
47
21
35
30
0,21

NC
NC
454763-213X20
Gaz cylindrique
21,3
G 3/4"
51
25
35
32
0,23

NC
NC
454763-213X25
Gaz cylindrique
21,3
G 1"
53
27
35
41
0,25
