UNION DE RÉDUCTION SIMPLE POUR TUBE O.D (EN POUCE) Inox 316 (Modèle : 5455)

5455 UNION DE RÉDUCTION SIMPLE POUR TUBE O.D (EN POUCE) Inox 316

Photos

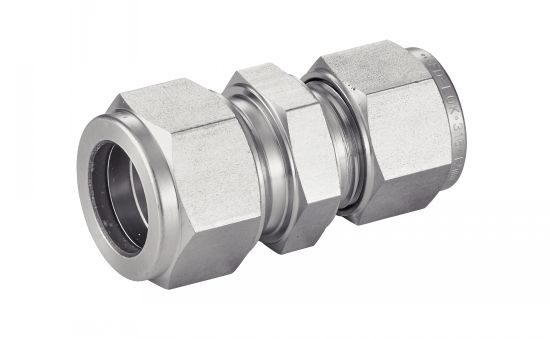

Union de réduction simple

Dessins techniques

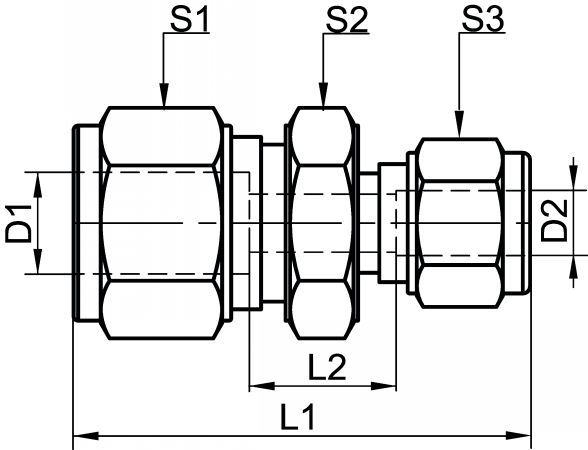

Union de réduction simple - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454557-1/4X1/8

Informations

Union de réduction simple - Inox 316

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

D
NC
454557-1/4X1/8
6,35
1/4"
3,18
1/8"
38,6
10,7
14,3
12,7
11,11
0,10

D
NC
454557-3/8X1/4
9,53
3/8"
6,35
1/4"
43,2
11,2
17,5
15,9
14,28
0,10

D
NC
454557-1/2X1/4
12,70
1/2"
6,35
1/4"
47
8,9
22,2
20,6
14,28
0,11

D
NC
454557-1/2X3/8
12,70
1/2"
9,53
3/8"
48,5
8,9
22,2
20,6
17,46
0,11

D
NC
454557-3/4X1/2
19,05
3/4"
12,70
1/2"
53,6
6,4
28,6
27
22,22
0,25
