VANNE 3 PIÈCES ATEX À BRIDES AVEC PLATINE ISO PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE - ACS Inox 316 (Modèle : 58259)

58259 VANNE 3 PIÈCES ATEX À BRIDES AVEC PLATINE ISO PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE - ACS Inox 316

Photos

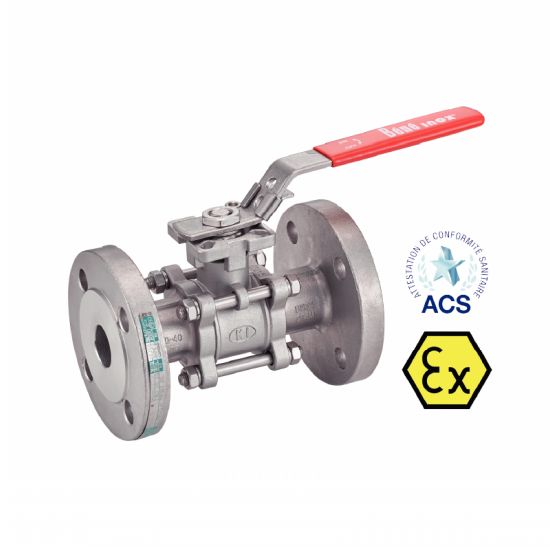

Vanne 3 pièces à brides avec platine ISO

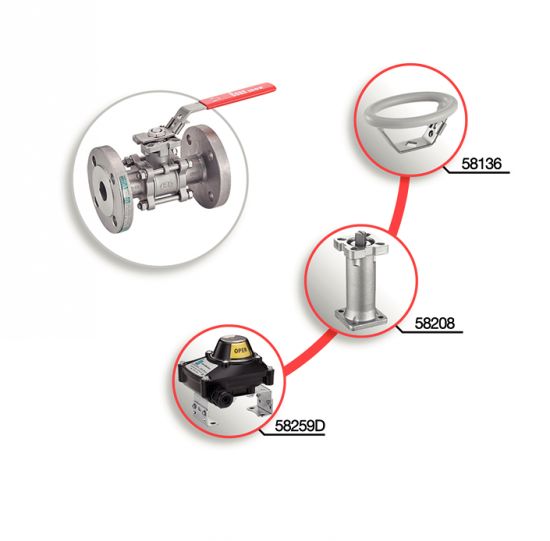

Vanne 3 pièces à brides avec platine ISO - accessoires associés

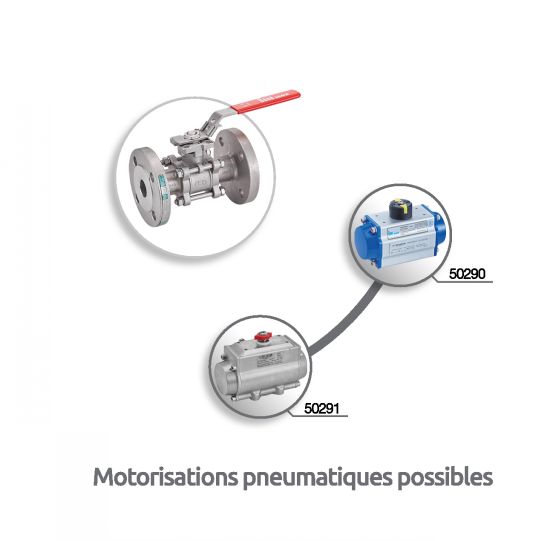

Vanne 3 pièces à brides avec platine ISO - motorisations pneumatiques

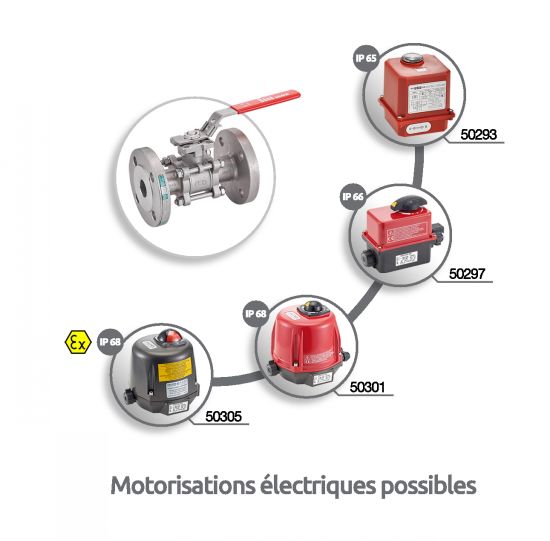

Vanne 3 pièces à brides avec platine ISO - motorisations électriques

Dessins techniques

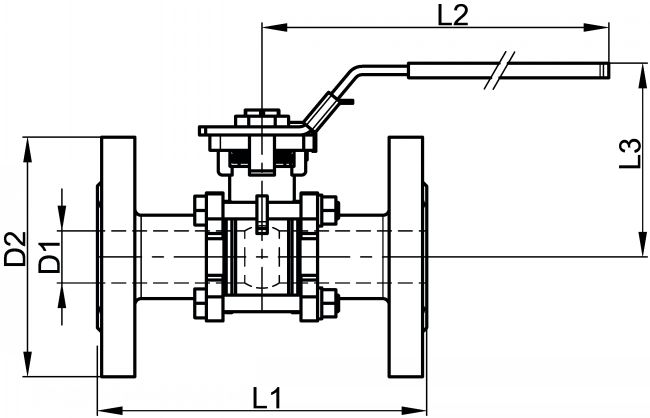

Vanne 3 pièces à brides avec platine ISO - Schéma

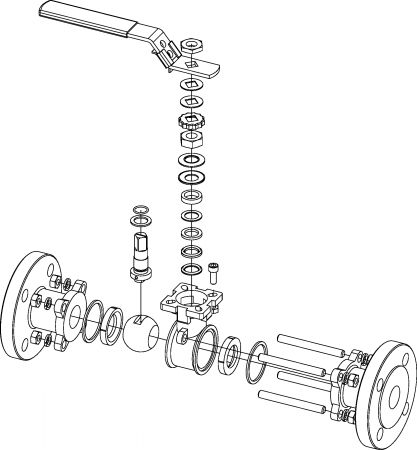

Vanne 3 pièces à brides avec platine ISO - Vue éclatée
Voir les produits associés
ATEX
EXEMPLE DE COMMANDE : Référence
458259-15

Informations

Vanne 3 pièces ATEX à brides avec platine ISO - Inox 316

> Diamètres disponibles : du DN15 au DN100
> Température : de -29ºC à +175ºC
> Passage intégral
> Poignée cadenassable
> PN selon dimensions des brides
> Poignée tubulaire pour le DN100
> Joints TFM 1600 + PTFE + FKM
> ATEX II 2 D G
> Certifiée ACS (Attestation de Conformité Sanitaire) ; permet l'utilisation de cette vanne avec de l'eau potable.
> Platine ISO 5211 pour motorisation (montage direct)

Béné Inox propose deux types de motorisation possibles pour cette vanne : pneumatiques et électriques.

Retrouvez la Vanne 2 pièces ATEX à bride et la Vanne 2 pièces ATEX à bride 150lbs.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
NC
NC
458259-15
15
1/2"
40
15
95
130
147
72
2,20
CAD
D
NC
458259-20
20
3/4"
40
20
105
150
147
79
3,10
CAD
D
NC
458259-25
25
1"
40
25
115
160
177
89
4,10
CAD
D
NC
458259-32
32
1"1/4
40
32
140
180
177
94
5,90
CAD
D
NC
458259-40
40
1"1/2
40
38
150
200
197
103
7,30
CAD
D
NC
458259-50
50
2"
40
50
165
230
197
110
10,30
CAD
NC
NC
458259-65
65
2"1/2
16
63,5
185
290
267
150
14,70
CAD
D
NC
458259-80
80
3"
16
76
200
310
300
174
20,80

D
NC
458259-100
100
4"
16
100
220
350
400
212
35,30
