VANNE À BOULE AVEC PLATINE ISO, 2 VOIES BOUTS FILETÉS Inox 304 - 316L (Modèle : 61369)

61369 VANNE À BOULE AVEC PLATINE ISO, 2 VOIES BOUTS FILETÉS Inox 304 - 316L

Photos

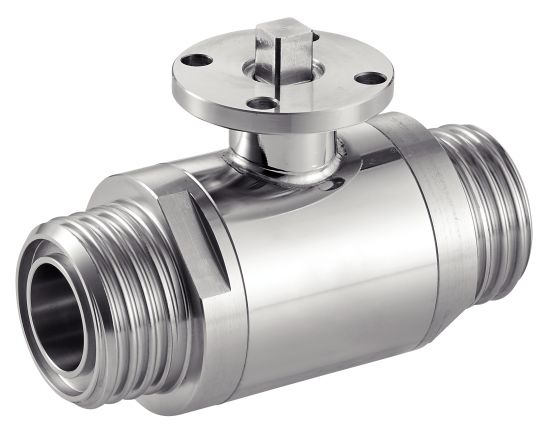

Vanne à boule avec platine ISO, 2 voies

Dessins techniques

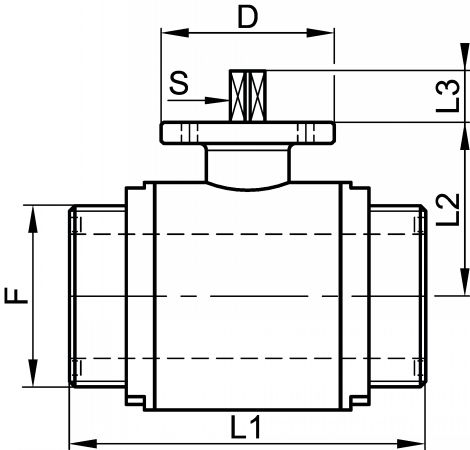

Vanne à boule avec platine ISO, 2 voies - Schéma
EXEMPLE DE COMMANDE : Référence
261369-25

Informations

Vanne à boule avec platine ISO, 2 voies bouts filetés - Inox 304 - 316L

> Dimensions disponibles : du DN25 au DN104
Le diamètre de passage de la boule est réduit pour le DN63

> Norme : CE 1935/2004

Joints PTFE et NBR en standard
Température : -20°C à +90°C
PN16

Consultez-nous pour votre application

Retrouvez les motorisations pneumatiques et électriques disponibles.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
261369-25
Inox 304
25
1"
45
40x1/6"
103
44,5
10
9x9
1,10

NC
NC
261369-38
Inox 304
38
1"1/2
64
60x1/6"
131
60,5
12
11x11
1,30

NC
NC
261369-51
Inox 304
51
2"
64
70x1/6"
138
68
12
11x11
2,20

NC
NC
261369-63
Inox 304
63
2"1/2
64
85x1/6"
138
68
12
11x11
4,10

NC
NC
261369-76
Inox 304
76
3"
85
98x1/6"
181
95
16
14x14
5,40

NC
NC
261369-104
Inox 304
104
4"
85
125x1/4"
206
112
19
17x17
9,50

NC
NC
661369-25
Inox 316L
25
1"
45
40x1/6"
103
44,5
10
9x9
1,10

NC
NC
661369-38
Inox 316L
38
1"1/2
64
60x1/6"
131
60,5
12
11x11
1,30

NC
NC
661369-51
Inox 316L
51
2"
64
70x1/6"
138
68
12
11x11
2,20

NC
NC
661369-63
Inox 316L
63
2"1/2
85
85x1/6"
150
90,5
16
14x14
4,10

NC
NC
661369-76
Inox 316L
76
3"
85
98x1/6"
181
95
16
14x14
5,40

NC
NC
661369-104
Inox 316L
104
4"
85
125x1/4"
206
112
19
17x17
9,50
