VANNE À BOULE HP RACCORDEMENT DOUBLE BAGUE POUR TUBE MÉTRIQUE Inox 316 (Modèle : 5472)

5472 VANNE À BOULE HP RACCORDEMENT DOUBLE BAGUE POUR TUBE MÉTRIQUE Inox 316

Photos

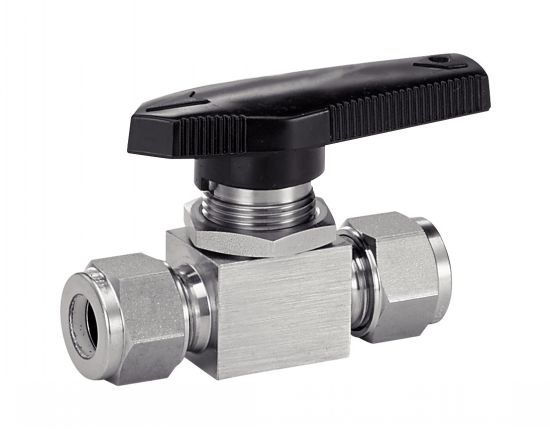

Vanne à boule HP raccordement double bague

Dessins techniques

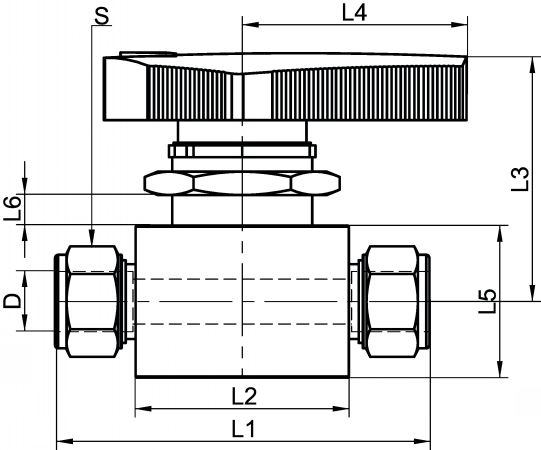

Vanne à boule HP raccordement double bague - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454727-6X32

Informations

Vanne à boule HP raccordement double bague - Inox 316

> Dimensions disponibles : du 6 au 12 mm

> Température de service : de -10°C à +65°C

Siège PTFE

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Pour éviter de graves défauts d'étanchéité, l'utilisation du tube métrique brut étiré sans soudure (modèle 72262) est fortement recommandée.

Sur demande : autres diamètres, autres raccordements, autres matières, autres pressions, sortie à 90°, vanne 3 voies

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
454727-6X32
6
3,2
55,4
25,2
34,0
28
18,3
2,0 - 5,5
14
172
0,15
CAD
D
NC
454727-6X48
6
4,8
60,4
30,0
41,1
39
21,3
2,5 - 6,0
14
206
0,21
CAD
D
NC
454727-8
8
4,8
62,0
30,0
41,2
39
21,3
2,5 - 6,0
16
206
0,22
CAD
D
NC
454727-10
10
7,1
77,8
44,0
52,8
51
31,8
3,0 - 9,0
19
172
0,16
CAD
D
NC
454727-12
12
10,3
100,0
54,5
66,9
77
39,5
3,0 - 10,0
22
172
0,23
