VANNE À BOULE HP RACCORDEMENT DOUBLE BAGUE POUR TUBE O.D (EN POUCE) Inox 316 (Modèle : 5472)

5472 VANNE À BOULE HP RACCORDEMENT DOUBLE BAGUE POUR TUBE O.D (EN POUCE) Inox 316

Photos

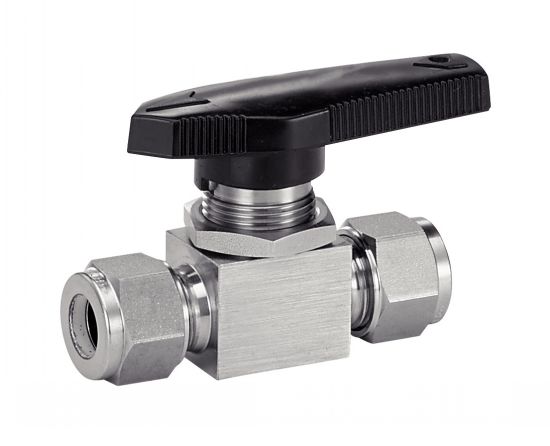

Vanne à boule HP raccordement double bague

Dessins techniques

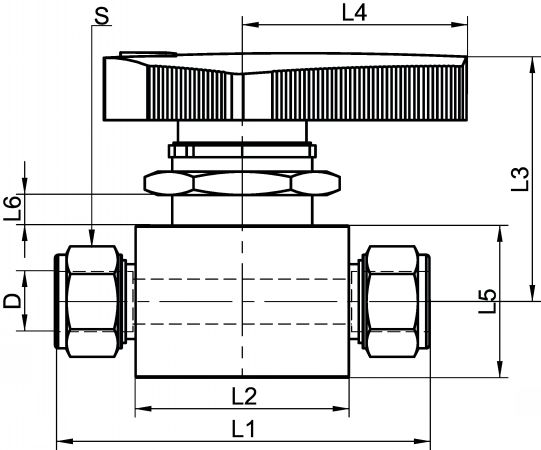

Vanne à boule HP raccordement double bague - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454727-1/4X32

Informations

Vanne à boule HP raccordement double bague - Inox 316

> Dimensions disponibles : du 1/4" au 3/4"

> Température de service : de -10°C à +65°C

Siège PTFE

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Sur demande : autres diamètres, autres raccordements, autres matières, autres pressions, sortie à 90°, vanne 3 voies

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
454727-1/4X32
6,35
1/4"
3,2
55,4
25,3
34,0
28
18,3
2,0 - 5,5
14,3
172
0,15
CAD
D
NC
454727-1/4X48
6,35
1/4"
4,8
60,4
30,5
41,1
39
21,3
2,5 - 6,0
14,3
206
0,21
CAD
NC
NC
454727-3/8X48
9,53
3/8"
4,8
65,0
31,1
41,2
39
21,3
2,5 - 5,5
17,5
206
0,21
CAD
NC
NC
454727-3/8X71
9,53
3/8"
7,1
77,8
44,4
52,8
51
31,8
3,0 - 9,0
17,5
172
0,16
CAD
NC
NC
454727-1/2X103
12,70
1/2"
10,3
100,0
53,9
66,9
77
39,5
3,0 - 10,0
22,2
172
0,23

NC
NC
454727-3/4X103
19,05
3/4"
10,3
100,0
50,8
66,9
77
39,5
3,0 - 10,0
28,6
172
0,23
