8075 VANNE DE FOND DE CUVE À MEMBRANE MANUELLE Inox 316L
Photos
Dessins techniques
| EXEMPLE DE COMMANDE : | Référence 680751-050 |
Informations

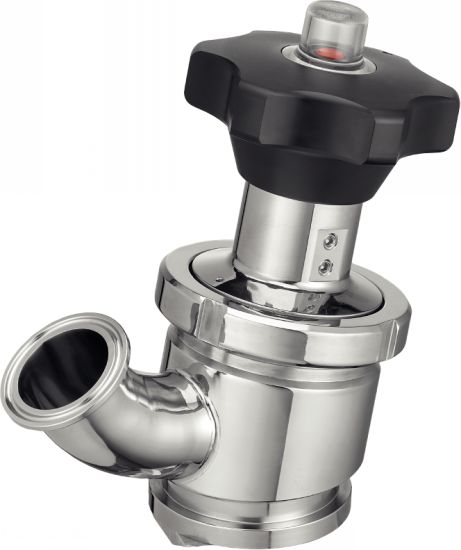

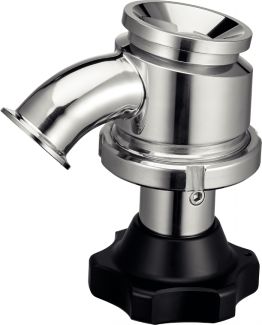

Vanne de fond de cuve à membrane manuelle - 316L
La vanne fond de cuve doit se souder directement sur une cuve afin de pouvoir la vidanger totalement ou partiellement. Elle est utilisée dans les domaines de la pharmaceutique, cosmétique et de la chimie fine.
Elle permet de minimiser la rétention du fluide grâce à son angle de 10° qui lui confère un bon drainage.
Son design permet de minimiser les bras mort grâce à sa membrane affleurante au bord de la cuve.
La version manuelle permet d'être actionnée directement par l'opérateur.
La pression de service est de 6 bar et s'utilise sur une plage de température allant de -30°C à +150°C.
La membrane est en TFM® 1705 et le volant de manoeuvre en plastique DELRIN.
La rugosité interne en contact avec le fluide est inférieure à 0,4 µm.
Options possibles : poignée en inox, connexion Clamp pour bride arasante, membrane en EPDM, silicone ...
Existe en version pneumatique
