VANNE PAPILLON BOUTS CLAMP - RA = 0,8 µM JOINT SILICONE Inox 316L (Modèle : 63455)

63455 VANNE PAPILLON BOUTS CLAMP - RA = 0,8 µM JOINT SILICONE Inox 316L

Photos

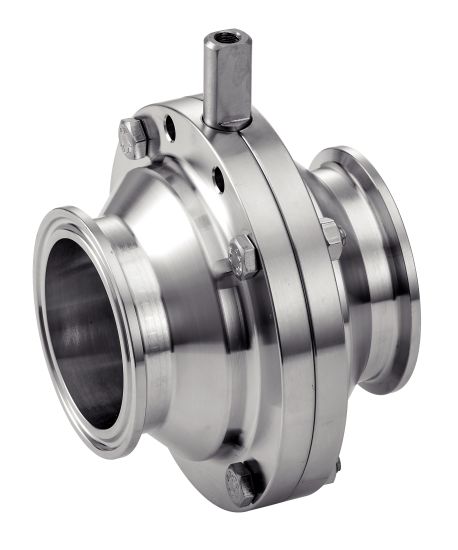

Vanne papillon bouts clamp - Ra = 0,8 µm

Dessins techniques

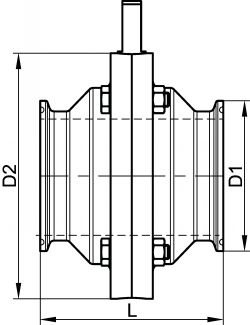

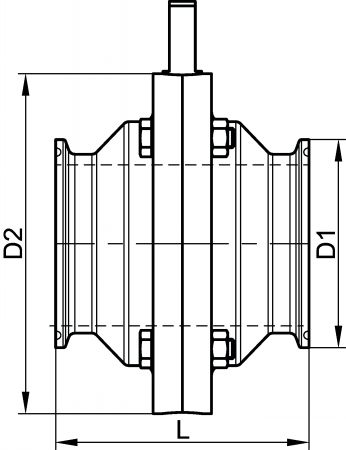

Vanne papillon bouts clamp - Ra = 0,8 µm - Schéma
Voir les produits associés
SGRM
EXEMPLE DE COMMANDE : Référence
663455-25

Informations

Vanne papillon bouts clamp - Ra = 0,8 µm - Joint Silicone - Inox 316L

> Dimensions disponibles : du DN25 au DN104 mm

> Normes : CE 1935/2004

PMS (à 20°C) : 12 bar du DN25 au DN76 ; 10 bar pour DN104
Température : de -20°C à +150°C (en fonction du joint)

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
663455-25
Joint Silicone
25
1"
50,5
79
78
1,18
CAD
NC
NC
663455-38
Joint Silicone
38
1"1/2
50,5
92
78
1,23
CAD
D
NC
663455-51
Joint Silicone
51
2"
64
105
78
1,63
CAD
D
NC
663455-63
Joint Silicone
63
2"1/2
77,5
112
78
1,72
CAD
D
NC
663455-76
Joint Silicone
76
3"
91
125
78
2,07
CAD
NC
NC
663455-104
Joint Silicone
104
4"
119
162
121
4,33
