VANNE PAPILLON À OREILLES DE CENTRAGE CORPS ET PAPILLON FONTE GJS500-7 - JOINT NBR (Modèle : 58416)

58416 VANNE PAPILLON À OREILLES DE CENTRAGE CORPS ET PAPILLON FONTE GJS500-7 - JOINT NBR

Photos

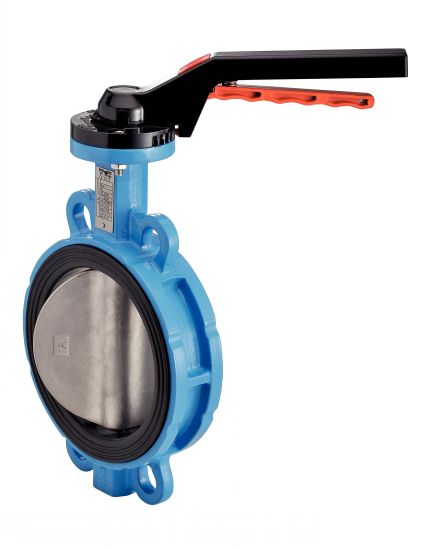

Vanne papillon à oreilles de centrage

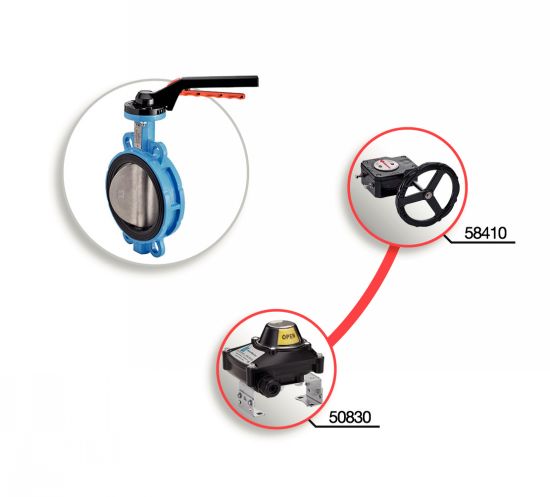

Vanne papillon à oreilles de centrage - accessoires associés

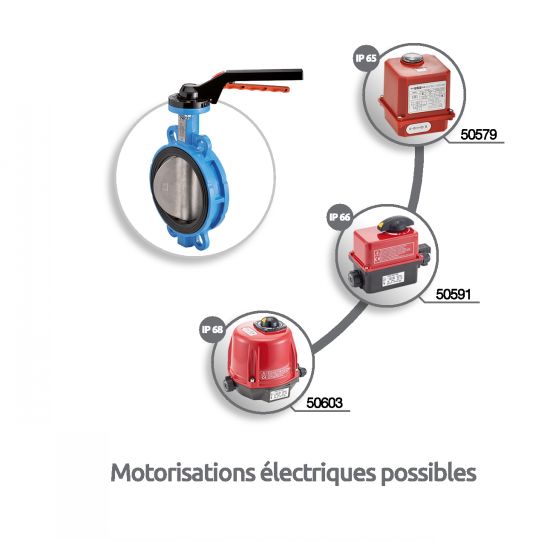

Vanne papillon à oreilles de centrage - motorisations électriques

Dessins techniques

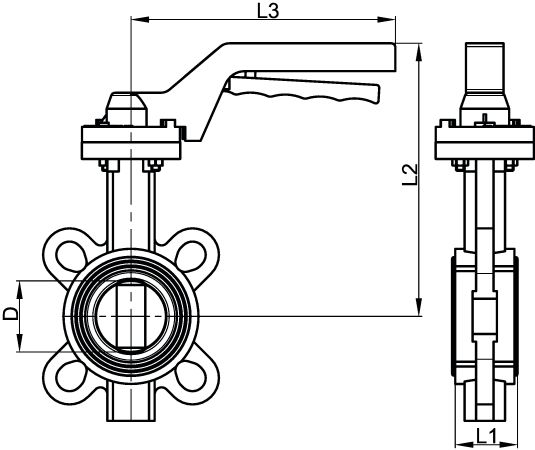

Vanne papillon à oreilles de centrage - Schéma

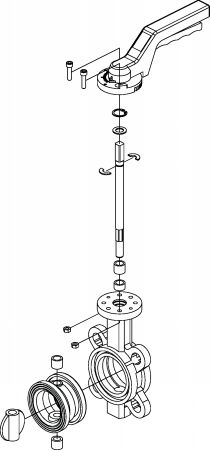

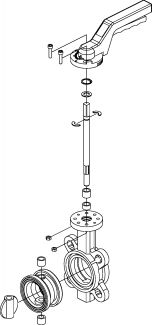

Vanne papillon à oreilles de centrage - Vue éclatée
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
858416-50

Informations

Vanne papillon à oreilles de centrage - Corps et papillon fonte GJS500-7 - Joint NBR

> Diamètres disponibles : du DN50 au DN150

> PN16

Joint NBR : -10°C à +80°C

Montage entre brides PN6 / PN10 / PN16 / Class 150
Ne pas monter la vanne avec des collets et brides tournantes

Béné Inox propose deux types de motorisations possibles pour cette vanne : pneumatiques et électriques.

Retrouvez la Vanne papillon à oreilles de centrage joint FKM et la Vanne papillon à oreilles de centrage joint EPDM.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
858416-50
NBR
50
2"
16
51
42,5
196
190
2,70
CAD
NC
NC
858416-65
NBR
65
2"1/2
16
63
45,5
202
190
3,20
CAD
NC
NC
858416-80
NBR
80
3"
16
77
46
209
190
3,80
CAD
D
NC
858416-100
NBR
100
4"
16
102
52
233
240
5,50
CAD
NC
NC
858416-125
NBR
125
5"
16
122
55,5
254
240
7,00
CAD
NC
NC
858416-150
NBR
150
6"
16
154
55,5
267
240
11,00
