VANNE PAPILLON BOUT LISSE / BOUT DOUILLE + ÉCROU - JOINT FKM Inox 316L (Modèle : 62352)

62352 VANNE PAPILLON BOUT LISSE / BOUT DOUILLE + ÉCROU - JOINT FKM Inox 316L

Photos

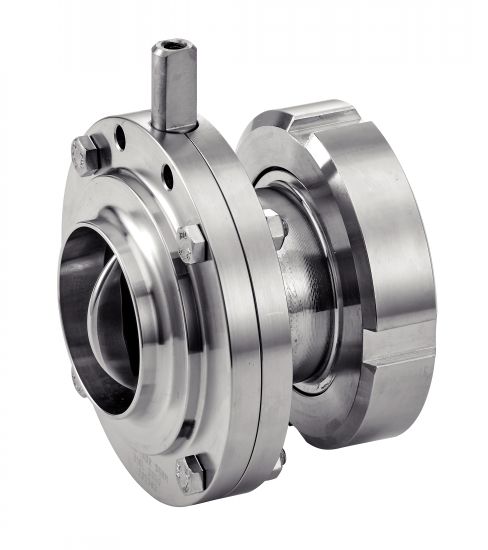

Vanne papillon bout lisse / bout douille + écrou

Dessins techniques

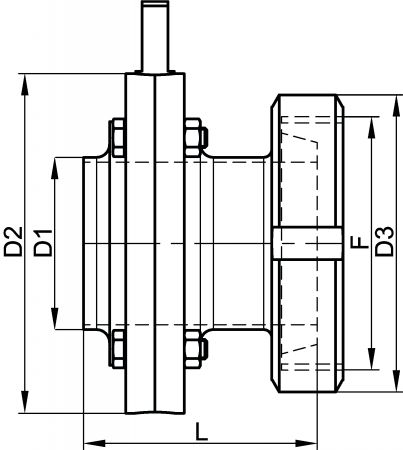

Vanne papillon bout lisse / bout douille + écrou - Schéma
Voir les produits associés
SGRM
EXEMPLE DE COMMANDE : Référence
662352-25

Informations

Vanne papillon bout lisse / bout douille + écrou - Joint FKM - Inox 316L

> Dimensions disponibles : du DN25 au DN100 mm

> Normes : CE 1935/2004

PMS (à 20°C) : 12 bar pour DN25 au DN65 ; 10 bar pour DN80 et DN100
Température : de -20°C à +150°C (en fonction du joint)
Ecrou en inox 304

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
662352-25
Inox 316L
25
29
79
63
52x1/6"
66
0,96
CAD
D
NC
662352-32
Inox 316L
32
35
92
70
58x1/6"
69
1,19
CAD
NC
NC
662352-40
Inox 316L
40
41
92
78
65x1/6"
70
1,25
CAD
D
NC
662352-50
Inox 316L
50
53
105
92
78x1/6"
72
1,61
CAD
D
NC
662352-65
Inox 316L
65
70
125
112
95x1/6"
76
2,33
CAD
NC
NC
662352-80
Inox 316L
80
85
139
127
110x1/4"
97
3,88
CAD
NC
NC
662352-100
Inox 316L
100
104
162
148
130x1/4"
108
5,52
