VANNE PNEUMATIQUE À CLAPET DOUBLE ÉTAGE, 4 VOIES PASSAGE EN T / L Inox 316L (Modèle : 61336)

61336 VANNE PNEUMATIQUE À CLAPET DOUBLE ÉTAGE, 4 VOIES PASSAGE EN T / L Inox 316L

Photos

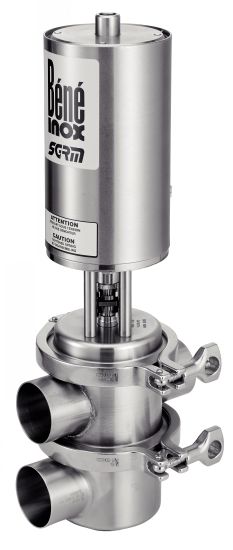

Vanne pneumatique à clapet double étage

Dessins techniques

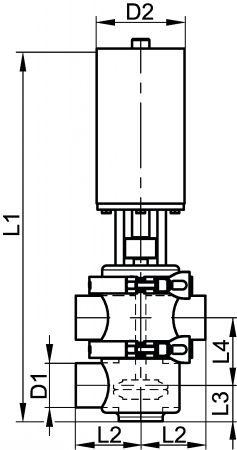

Vanne pneumatique à clapet double étage - Schéma
Voir les produits associés
SGRM
EXEMPLE DE COMMANDE : Référence
661336-25

Informations

Vanne pneumatique à clapet double étage, 4 voies passage en T / L - Inox 316L

> Dimensions disponibles : du DN25 au DN104

> Norme : CE 1935/2004


Joints EPDM et PTFE en standard
Vérin simple effet - Vanne de dérivation
Sur demande FKM et PTFE

Fiche technique complète sur demande

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
661336-25
Inox 316L
25
1"
25
76
305
50
38
71,5
4,20
CAD
NC
NC
661336-38
Inox 316L
38
1"1/2
38
101,6
398
68,5
35
61
8,90
CAD
D
NC
661336-51
Inox 316L
51
2"
51
101,6
424
75
41,5
74
10,50
CAD
NC
NC
661336-63
Inox 316L
63
2"1/2
63,5
101,6
449
81,5
48
86,5
12,50
CAD
D
NC
661336-76
Inox 316L
76
3"
76,1
101,6
473
87,5
54
99
14,50

NC
NC
661336-104
Inox 316L
104
4"
104
159
627
130
81,5
155
38,00
