VANNE POINTEAU RACCORDEMENT DOUBLE BAGUE POUR TUBE MÉTRIQUE Inox 316 (Modèle : 5474)

5474 VANNE POINTEAU RACCORDEMENT DOUBLE BAGUE POUR TUBE MÉTRIQUE Inox 316

Photos

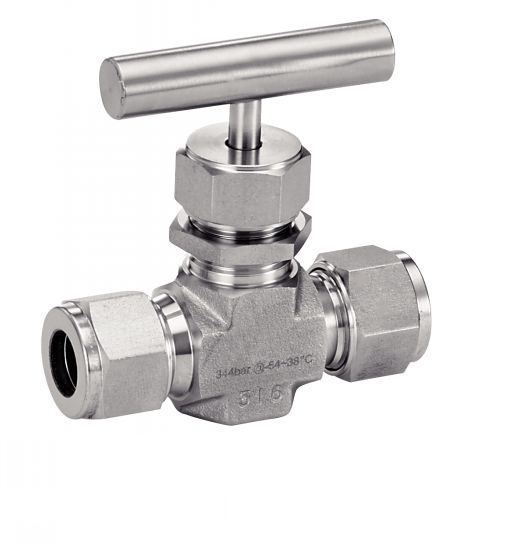

Vanne pointeau raccordement double bague

Dessins techniques

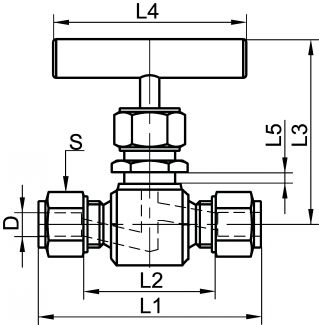

Vanne pointeau raccordement double bague - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454747-6

Informations

Vanne pointeau raccordement double bague - Inox 316

> Dimensions disponibles : du 6 au 12 mm

> Température de service : de -40°C à +200°C

Siège PTFE
Pression maxi à température ambiante : 340 bar

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Pour éviter de graves défauts d'étanchéité, l'utilisation du tube métrique brut étiré sans soudure (modèle 72262) est fortement recommandée.

Sur demande : autres diamètres, autres raccordements, autres matières

Documents

Schéma 0

Quantité

CAD
+

D
NC
454747-6
6
4,3
57,6
26,8
51,2
45
3,2 - 6,4
14
0,27

D
NC
454747-8
8
4,3
59,2
26,5
51,2
45
3,2 - 6,4
16
0,28

D
NC
454747-10
10
6,3
66,4
32,5
63,6
64
3,2 - 6,4
19
0,42

D
NC
454747-12
12
6,3
72,0
26,2
63,6
64
3,2 - 6,4
22
0,45
