VANNE POINTEAU RACCORDEMENT DOUBLE BAGUE POUR TUBE O.D (EN POUCE) Inox 316 (Modèle : 5474)

5474 VANNE POINTEAU RACCORDEMENT DOUBLE BAGUE POUR TUBE O.D (EN POUCE) Inox 316

Photos

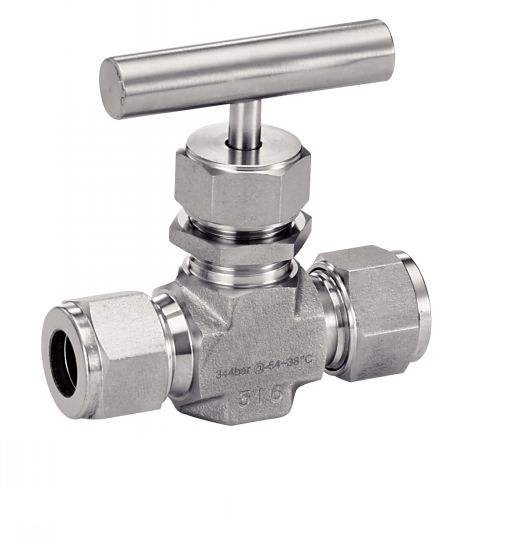

Vanne pointeau raccordement double bague

Dessins techniques

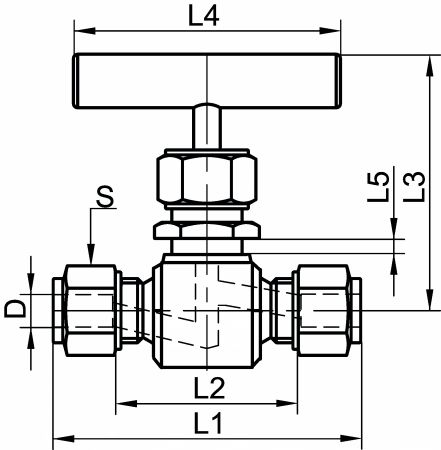

Vanne pointeau raccordement double bague - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454747-1/4

Informations

Vanne pointeau raccordement double bague - Inox 316

> Dimensions disponibles : du 1/4" au 3/4"

> Température de service : de -40°C à +200°C

Siège PTFE
Pression maxi à température ambiante : 340 bar

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Sur demande : autres diamètres, autres raccordements, autres matières

Documents

Schéma 0

Quantité

CAD
+

D
NC
454747-1/4
6,35
1/4"
4,3
57,6
27,1
51,2
45
3,2 - 6,4
14,3
0,27

NC
NC
454747-3/8
9,53
3/8"
6,3
66,4
32,5
63,6
64
3,2 - 6,4
17,5
0,42

D
NC
454747-1/2
12,70
1/2"
6,3
72,0
26,2
63,6
64
3,2 - 6,4
22,2
0,45

NC
NC
454747-3/4
19,05
3/4"
9,5
97,0
48,7
91,7
76
3,2 - 6,4
28,6
1,10
