FEMALE BSPT / MALE BSPP ADAPTER - STAINLESS STEEL 316L GAZ CYLINDRIQUE Inox 316L (Model : 5298)

5298 FEMALE BSPT / MALE BSPP ADAPTER - STAINLESS STEEL 316L GAZ CYLINDRIQUE Inox 316L

Photos

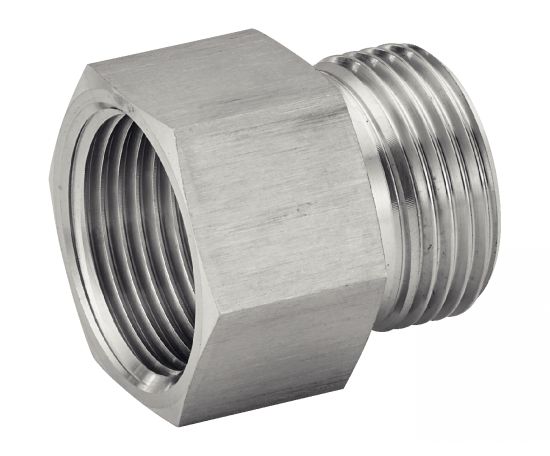

Adaptateur Mâle gaz cylindrique / Femelle Gaz conique

Dessins techniques

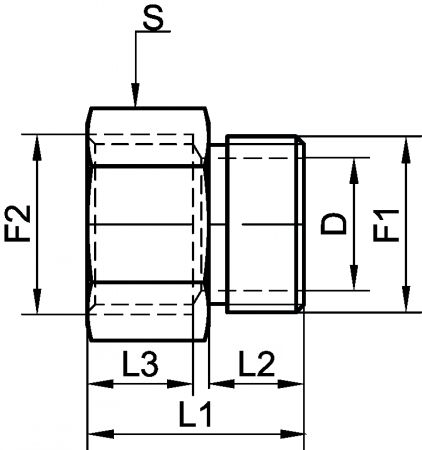

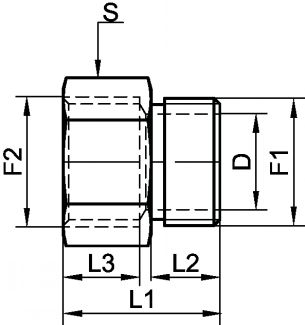

Adaptateur Mâle gaz cylindrique / Femelle Gaz conique - Schéma
See related products
EXAMPLE OF ORDER : Référence
652983-8

Information

Adaptateur Mâle ISO 228-1 / Femelle ISO 7-1 - Gaz Cylindrique - Inox 316L

Caractéristiques :
> Diamètres disponibles : du DN8 au DN80
> Pression nominale de cet adaptateur male gaz cylindrique / femelle gaz cylindrique:
20 bar à 20°C
16 bar à 100°C

> Femelle cylindrique suivant ISO 7-1 (dit également gaz conique)
> Mâle cylindrique suivant ISO 228-1 (dit également gaz cylindrique)
> Les filetages ISO 7-1 et ISO 228-1 ne sont pas compatibles entre eux.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
652983-8
8
1/4"
8
G 1/4"
Rp 1/4"
26
11
12
17
0,025
CAD
D
NC
652983-10
10
3/8"
10
G 3/8"
Rp 3/8"
26
11
12
21
0,037
CAD
D
NC
652983-15
15
1/2"
15
G 1/2"
Rp 1/2"
33
14
16
24
0,053
CAD
D
NC
652983-20
20
3/4"
20
G 3/4"
Rp 3/4"
35
15
17
30
0,079
CAD
NC
NC
652983-25
25
1"
25
G 1"
Rp 1"
41
18
20
38
0,150
CAD
D
NC
652983-32
32
1" 1/4
32
G 1" 1/4
Rp 1" 1/4
45
19
22
46
0,222
CAD
D
NC
652983-40
40
1" 1/2
38
G 1" 1/2
Rp 1" 1/2
46
20
22
55
0,323
CAD
D
NC
652983-50
50
2"
50
G 2"
Rp 2"
55
21
27
65
0,462
CAD
D
NC
652983-65
65
2" 1/2
65
G 2" 1/2
Rp 2" 1/2
58
23
31
85
0,734
CAD
D
NC
652983-80
80
3"
77,5
G 3"
Rp 3"
62
24
34
95
0,803
