CONTROL UNIT FOR SEAT VALVE ACTUATOR (Model : 61340)

61340 CONTROL UNIT FOR SEAT VALVE ACTUATOR

Photos

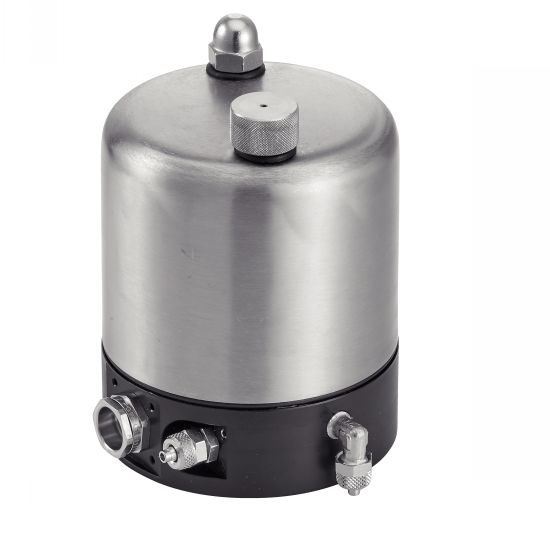

Boitier de commande électro-pneumatique

Dessins techniques

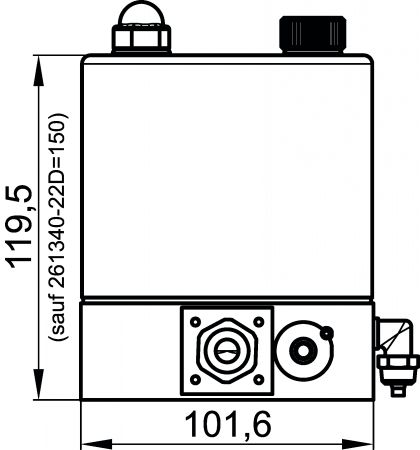

Boitier de commande électro-pneumatique - Schéma
SGRM
EXAMPLE OF ORDER : Référence
261340-02D

Information

Boîtier de commande électro-pneumatique pour vanne à clapet

* H = 150 mm
Capot inox - IP65
Embase en POM en standard
Ces boitiers se montent sur les vérins de vannes à clapet (modèles 61331, 61332, 61333, 61334, 61335 et 61336)

Attention : pour les vannes à clapet DN25 et DN104, une plaque d'adaptation est nécessaire. Nous consulter
Sur demande : Embase inox

ATTENTION : Tension de pilotage de l'électrovanne à préciser lors de la commande

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
261340-02D
Boitier de détection O/F - BVP1102D
Sans électrovanne
2 détecteurs inductifs
1,15
CAD
NC
NC
261340-02M
Boitier de détection O/F - BVP1102
Sans électrovanne
2 micro-contacts
1,15
CAD
NC
NC
261340-1EV
Boitier de commande simple effet - BVP101
24V ou 48V ou 110V ou 220V / CA ou CC
sans détection
1,30
CAD
NC
NC
261340-11D
Boitier de commande simple effet - BVP103
24V ou 48V ou 110V ou 220V / CA ou CC
1 détecteur inductif
1,35
CAD
NC
NC
261340-12D
Boitier de commande simple effet - BVP11120
24V ou 48V ou 110V ou 220V / CA ou CC
2 détecteurs inductifs
1,40
CAD
NC
NC
261340-12M
Boitier de commande simple effet - BVP1121
24V ou 48V ou 110V ou 220V / CA ou CC
2 micro-contacts
1,40
CAD
D
NC
261340-22D
Boitier de commande double effet - BVPDE12D
Distributeur 5/2 monostable 24V CC
2 détecteurs inductifs
1,70
CAD
NC
NC
261340-ASI
Boitier de commande ASi 2 - BVPASI12D
24V courant continu
2 détecteurs inductifs
1,60
