LAPPED FLANGE - TYPE 02A - STAINLESS STEEL 1.4307 - 1.4404 Inox 1.4307 - 1.4404 (Model : 5715)

5715 LAPPED FLANGE - TYPE 02A - STAINLESS STEEL 1.4307 - 1.4404 Inox 1.4307 - 1.4404

Photos

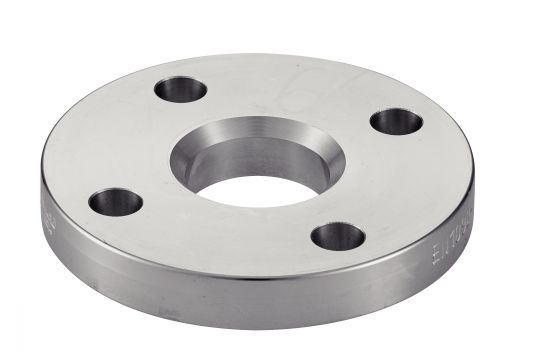

Bride plate tournante ISO type 02A | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

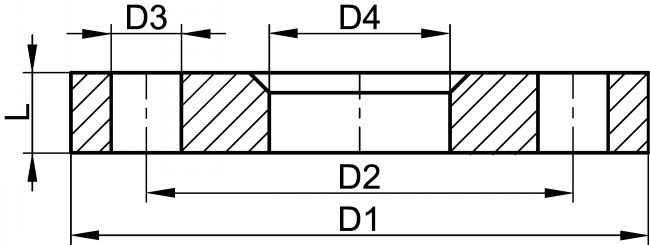

Bride plate tournante ISO type 02A - Schéma
See related products
EXAMPLE OF ORDER : Référence
357152-10

Information

Bride plate tournante ISO type 02A - Inox 1.4307 - 1.4404

> Diamètres disponibles : du DN10 au DN1000

> Norme : EN 1092-1

Type A = face de joint plate

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
357152-10
Inox 1.4307
10
PN10/40
17,2
90
60
4x14
21
14
0,50
CAD
D
NC
357152-15
Inox 1.4307
15
PN10/40
21,3
95
65
4x14
25
14
0,70
CAD
D
NC
357152-20
Inox 1.4307
20
PN10/40
26,9
105
75
4x14
31
16
0,95
CAD
D
NC
357152-25
Inox 1.4307
25
PN10/40
33,7
115
85
4x14
38
16
1,30
CAD
D
NC
357152-32
Inox 1.4307
32
PN10/40
42,4
140
100
4x18
47
18
1,85
CAD
D
NC
357152-40
Inox 1.4307
40
PN10/40
48,3
150
110
4x18
53
18
2,25
CAD
D
NC
357152-50
Inox 1.4307
50
PN10/16
60,3
165
125
4x18
65
19
2,80
CAD
D
NC
357152-65
Inox 1.4307
65
PN10/16
76,1
185
145
8x18
81
20
3,00
CAD
D
NC
357152-80
Inox 1.4307
80
PN10/16
88,9
200
160
8x18
94
20
3,95
CAD
D
NC
357152-100
Inox 1.4307
100
PN10/16
114,3
220
180
8x18
120
22
4,40
CAD
D
NC
357152-125
Inox 1.4307
125
PN10/16
139,7
250
210
8x18
145
22
5,90
CAD
D
NC
357152-150
Inox 1.4307
150
PN10/16
168,3
285
240
8x22
174
24
7,10
CAD
D
NC
357152-200
Inox 1.4307
200
PN10
219,1
340
295
8x22
226
24
9,70
CAD
D
NC
357152-20016
Inox 1.4307
200
PN16
219,1
340
295
12x22
226
26
10,00
CAD
D
NC
357152-250
Inox 1.4307
250
PN10
273,0
395
350
12x22
281
26
11,90
CAD
D
NC
357152-25016
Inox 1.4307
250
PN16
273,0
405
355
12x26
281
29
14,00
CAD
D
NC
357152-300
Inox 1.4307
300
PN10
323,9
445
400
12x22
333
26
13,20
CAD
NC
NC
357152-30016
Inox 1.4307
300
PN16
323,9
460
410
12x26
333
32
18,50
CAD
D
NC
357152-350
Inox 1.4307
350
PN10
355,6
505
460
16x22
365
28
20,00
CAD
D
NC
357152-35016
Inox 1.4307
350
PN16
355,6
520
470
16x26
365
35
27,50
CAD
D
NC
357152-400
Inox 1.4307
400
PN10
406,4
565
515
16x26
416
32
26,50
CAD
D
NC
357152-450
Inox 1.4307
450
PN10
457,2
615
565
20x26
467
36
32,50
CAD
NC
NC
357152-500
Inox 1.4307
500
PN10
508,0
670
620
20x26
519
38
39,00
CAD
NC
NC
357152-600
Inox 1.4307
600
PN10
609,6
780
725
20x30
622
42
52,50
CAD
NC
NC
357152-800
Inox 1.4307
800
PN10
812,8
1015
950
24x33
824
56
152,70
CAD
D
NC
657152-10
Inox 1.4404
10
PN10/40
17,2
90
60
4x14
21
14
0,50
CAD
D
NC
657152-15
Inox 1.4404
15
PN10/40
21,3
95
65
4x14
25
14
0,70
CAD
D
NC
657152-20
Inox 1.4404
20
PN10/40
26,9
105
75
4x14
31
16
0,95
CAD
D
NC
657152-25
Inox 1.4404
25
PN10/40
33,7
115
85
4x14
38
16
1,30
CAD
D
NC
657152-32
Inox 1.4404
32
PN10/40
42,4
140
100
4x18
47
18
1,85
CAD
D
NC
657152-40
Inox 1.4404
40
PN10/40
48,3
150
110
4x18
53
18
2,25
CAD
D
NC
657152-50
Inox 1.4404
50
PN10/16
60,3
165
125
4x18
65
19
2,80
CAD
D
NC
657152-65
Inox 1.4404
65
PN10/16
76,1
185
145
8x18
81
20
3,00
CAD
D
NC
657152-80
Inox 1.4404
80
PN10/16
88,9
200
160
8x18
94
20
3,95
CAD
D
NC
657152-100
Inox 1.4404
100
PN10/16
114,3
220
180
8x18
120
22
4,40
CAD
D
NC
657152-125
Inox 1.4404
125
PN10/16
139,7
250
210
8x18
145
22
5,90
CAD
D
NC
657152-150
Inox 1.4404
150
PN10/16
168,3
285
240
8x22
174
24
7,10
CAD
D
NC
657152-200
Inox 1.4404
200
PN10
219,1
340
295
8x22
226
24
9,70
CAD
D
NC
657152-20016
Inox 1.4404
200
PN16
219,1
340
295
12x22
226
26
10,00
CAD
D
NC
657152-250
Inox 1.4404
250
PN10
273,0
395
350
12x22
281
26
11,90
CAD
D
NC
657152-25016
Inox 1.4404
250
PN16
273,0
405
355
12x26
281
29
14,00
CAD
D
NC
657152-300
Inox 1.4404
300
PN10
323,9
445
400
12x22
333
26
13,20
CAD
D
NC
657152-30016
Inox 1.4404
300
PN16
323,9
460
410
12x26
333
32
18,50
CAD
D
NC
657152-350
Inox 1.4404
350
PN10
355,6
505
460
16x22
365
28
20,00
CAD
D
NC
657152-35016
Inox 1.4404
350
PN16
355,6
520
470
16x26
365
35
27,50
CAD
D
NC
657152-400
Inox 1.4404
400
PN10
406,4
565
515
16x26
416
32
26,50
CAD
D
NC
657152-40016
Inox 1.4404
400
PN16
406,4
580
525
16x30
416
38
35,00
CAD
D
NC
657152-450
Inox 1.4404
450
PN10
457,2
615
565
20x26
467
36
32,50
CAD
NC
NC
657152-45016
Inox 1.4404
450
PN16
457,2
640
585
20x30
467
42
45,00
CAD
D
NC
657152-500
Inox 1.4404
500
PN10
508,0
670
620
20x26
519
38
39,00
CAD
D
NC
657152-600
Inox 1.4404
600
PN10
609,6
780
725
20x30
622
42
52,50
CAD
NC
NC
657152-60016
Inox 1.4404
600
PN16
609,6
840
770
20x36
622
52
94,00
CAD
NC
NC
357152-50016
Inox 1.4307
500
PN16
508,0
715
650
20x33
519
46
65,00
CAD
NC
NC
357152-45016
Inox 1.4307
450
PN16
457,2
640
585
20x30
467
42
45,00
