LAPPED FLANGE NP10/16 TO PRESS - M TYPE PROFIL M Inox 316L - EPDM (Model : 41154)

41154 LAPPED FLANGE NP10/16 TO PRESS - M TYPE PROFIL M Inox 316L - EPDM

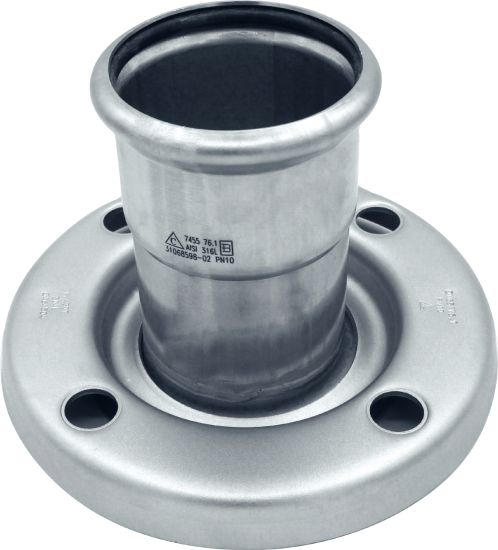

Photos

Nouveau

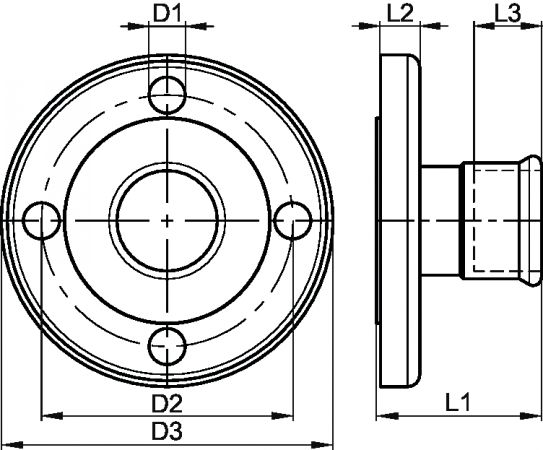

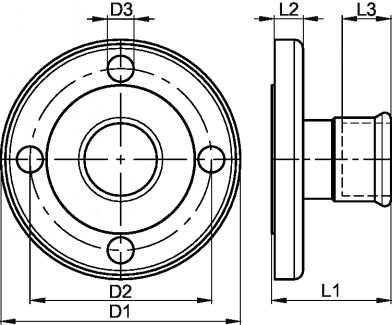

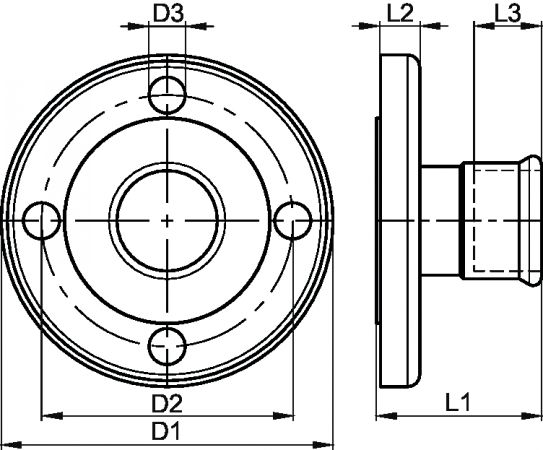

Dessins techniques

Information

Bride tournante PN10/16 Femelle à sertir - profil M

> Diamètres disponibles : 54 mm à 108 mm

> Pression de service : de -0,95 à 16 bar

> Température de service : de -20°C à +120°C

> Joint EPDM

> Vidéo de démonstration de "La méthode de sertissage" disponible sur la chaîne YouTube de Béné Inox.

> Garantie du sertissage uniquement avec les machines Béné Inox (à la vente ou à la location).
> Mâchoires de sertissage type "M" avec une sertisseuse délivrant une force minimum de 32 kN.

Quantity

CAD
+

D
NC
641154-54
54
DN 50
4 x 18*
125
165
82
21
38
0,9

D
NC
641154-76
76,1
DN 65
4 x 18*
145
185
125
21
55
1,63

D
NC
641154-88
88,9
DN 80
8 x 18
160
200
134
21
64
1,88

D
NC
641154-108
108
DN 100
8 x 18
180
220
164
22
78
2,29

*Usage dans la profession : 4 trous - conforme à l'ancienne version de la norme EN1092-1, pas à la norme EN1092-1 actuelle qui préconise 8 trous.
