SPRING LOADED WAFER CHECK VALVE - STAINLESS STEEL 316 Inox 316 (Model : 58739)

58739 SPRING LOADED WAFER CHECK VALVE - STAINLESS STEEL 316 Inox 316

Photos

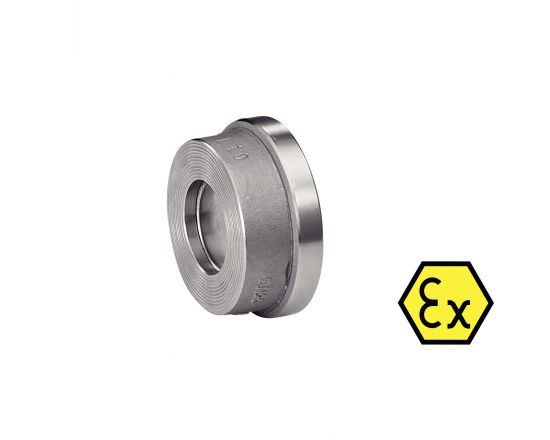

Clapet anti-retour à ressort entre brides

Dessins techniques

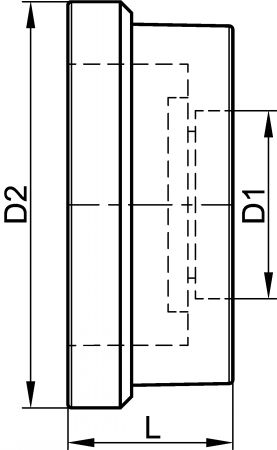

Clapet anti-retour entre brides - Schéma

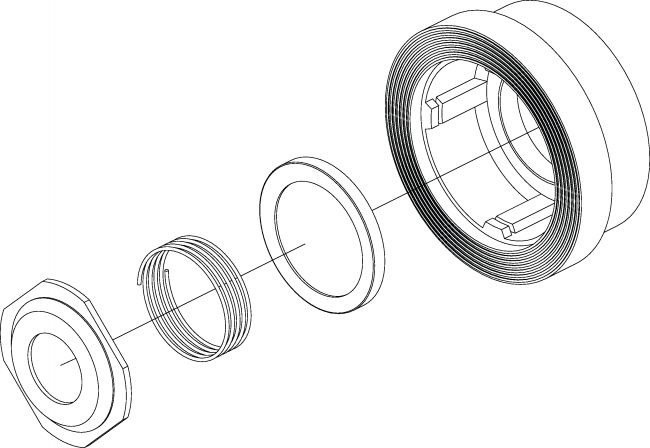

Clapet anti-retour entre brides - Vue éclatée
ATEX
EXAMPLE OF ORDER : Référence
458739-15

Information

Clapet anti-retour à ressort entre brides - Inox 316

> Diamètres disponibles : du DN15 au DN100
> Température maxi : 200°C
> PN40
> Clapet métal / métal
> ATEX II 2 G D

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
458739-15
15
1/2"
15
39
16
0,10
CAD
D
NC
458739-20
20
3/4"
20
46
19
0,14
CAD
D
NC
458739-25
25
1"
25
54
22
0,22
CAD
D
NC
458739-32
32
1"1/4
32
70
28
0,39
CAD
D
NC
458739-40
40
1"1/2
40
81
32
0,54
CAD
D
NC
458739-50
50
2"
49
94
40
0,77
CAD
D
NC
458739-65
65
2"1/2
62
113
47
1,25
CAD
NC
NC
458739-80
80
3"
75
132
50
1,90
CAD
D
NC
458739-100
100
4"
95
150
60
2,80
