PIPE HOLDER WITH INSULATION SHELL - ZINC PLATED STEEL Acier zingué (Model : 72178)

72178 PIPE HOLDER WITH INSULATION SHELL - ZINC PLATED STEEL Acier zingué

Photos

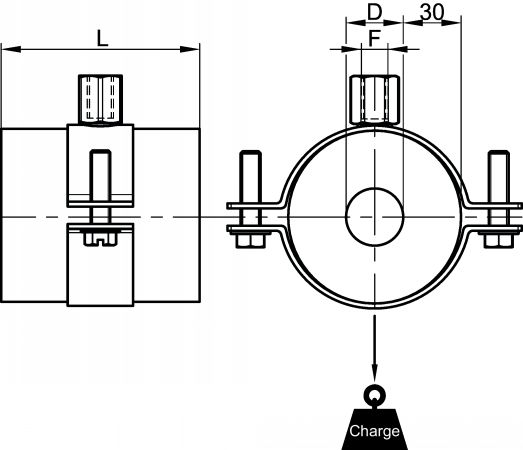

Dessins techniques

Information

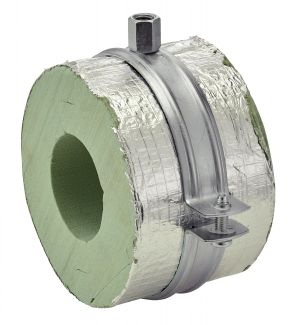

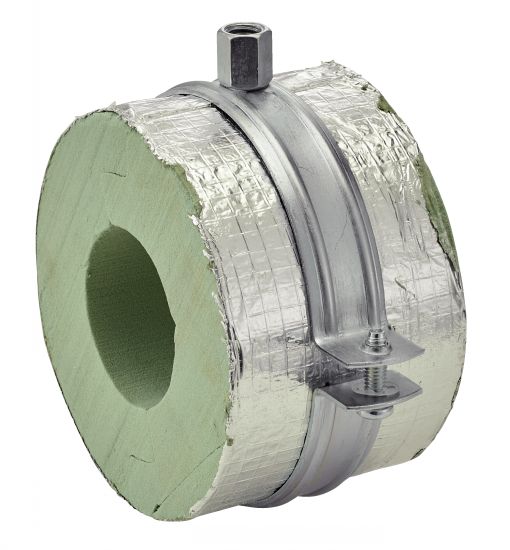

Collier froid, avec coquille isolante en mousse (-180°C) - Acier zingué

> Diamètres disponibles : du 15 - 16 mm au 323,9 mm

Taraudage étagé M10 puis M8
Coquille d'isolation en mousse PIR dure épaisseur 30 mm et feuille d'aluminium renforcée fibres
de verre. A utiliser en combinaison avec des matériaux d'isolation durs lors de l'installation du collier froid
Toujours placer horizontalement les zones de contact des coquilles isolantes
Conductivité thermique : 0,027 W/m/°C pour D < 108 mm
Conductivité thermique : 0,031 W/m/°C pour D > 108 mm
Température d'utilisation : de -180°C à +140°C

Quantity

CAD
+

D
NC
872178-15
Acier zingué
15 - 16
M8 / M10
75
170
0,14

D
NC
872178-17
Acier zingué
17,2 - 18
M8 / M10
75
190
0,14

D
NC
872178-21
Acier zingué
21,3 - 22
M8 / M10
75
230
0,15

D
NC
872178-26
Acier zingué
26,9 - 28
M8 / M10
75
300
0,16

D
NC
872178-33
Acier zingué
33,7 - 35
M8 / M10
75
320
0,17

D
NC
872178-42
Acier zingué
42,4
M8 / M10
75
350
0,17

NC
NC
872178-48
Acier zingué
48,3
M8 / M10
75
370
0,22

D
NC
872178-54
Acier zingué
54
M8 / M10
75
380
0,22

NC
NC
872178-56
Acier zingué
56 - 57
M8 / M10
75
390
0,23

D
NC
872178-60
Acier zingué
60,3
M8 / M10
75
410
0,23

D
NC
872178-63
Acier zingué
63,5 - 64
M8 / M10
75
420
0,26

D
NC
872178-76
Acier zingué
76,1
M8 / M10
75
460
0,26

D
NC
872178-88
Acier zingué
88,9
M8 / M10
75
500
0,27

D
NC
872178-108
Acier zingué
108
M8 / M10
75
620
0,35

D
NC
872178-114
Acier zingué
114,3
M8 / M10
100
1370
0,57

NC
NC
872178-133
Acier zingué
133
M8 / M10
100
1520
0,64

NC
NC
872178-139
Acier zingué
139,7
M8 / M10
100
1570
0,66

NC
NC
872178-159
Acier zingué
159
M8 / M10
100
1720
0,66

D
NC
872178-168
Acier zingué
168,3
M10 / M12
100
2720
1,27

D
NC
872178-219
Acier zingué
219,1
M16
150
4210
1,73

NC
NC
872178-273
Acier zingué
273,1
M16
150
5020
2,86

NC
NC
872178-323
Acier zingué
323,9
M16
150
5790
3,45
