92° CLAMP BEND - STAINLESS STEEL 316L Inox 316L ASME BPE (Model : 8037)

8037 92° CLAMP BEND - STAINLESS STEEL 316L Inox 316L - ASME BPE

Photos

Nouveau

Dessins techniques

Information

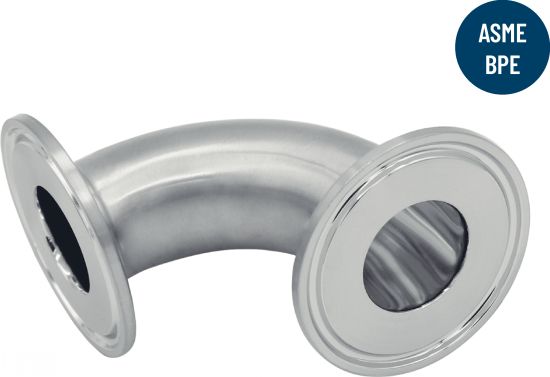

Coude 92° clamp - ASME BPE - Inox 316L

Ce coude 92° Clamp permet d'effectuer un drainage par gravité et de faciliter l'écoulement naturel du fluide dans votre tuyauterie.

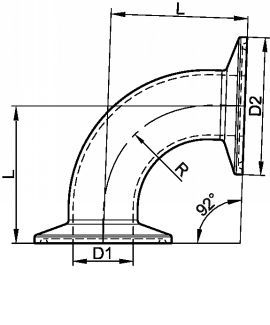

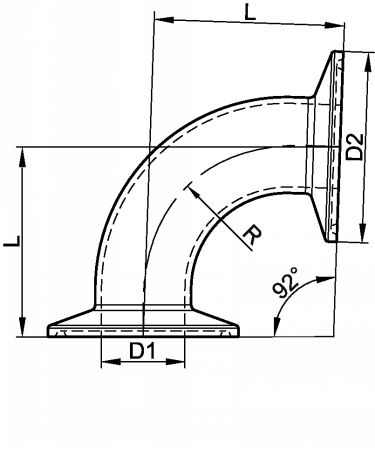

Ces coudes ont un angle de 92°, pour calculer les composantes d'un coude, appliquer les formules suivante :
- Composante verticale : Lv = L
- Composante horizontale : Lh = (L/cos(2°))+(L.tan(2°))

Ce coude en inox est disponible en deux finitions : SF1 et SF4.
- SF1 : Ra maximum interne 0,51 µm
- SF4 : Ra maximum interne 0,38 µm

Pour vous aider dans la définition de vos besoins, consultez notre guide produit :
- Le guide des produits pharmaceutiques et biotechnologie
- Les produits phares de la gamme pharmaceutique & biotechnologie


La gamme pharmaceutique & biotechnologies est conforme aux dimensions de l' ASME BPE en pouce impérial avec des rugosités (polissage) poussées.
Retrouvez également notre gamme clamp
standard répondant aux normes agroalimentaires.

Quantity

CAD
+

NC
NC
680374-050
SF4
1/2"
12,7
25
40,8
28,6
0,06

NC
NC
680374-075
SF4
3/4"
19,05
25
40,8
28,6
0,07

NC
NC
680374-100
SF4
1"
25,4
50,5
50,3
38,1
0,20

NC
NC
680374-150
SF4
1" 1/2
38,1
50,5
69,4
57,2
0.24

NC
NC
680374-200
SF4
2"
50,8
64
88,4
76,2
0,39

NC
NC
680371-050
SF1
1/2"
12,7
25
40,8
28,6
0,06

NC
NC
680371-075
SF1
3/4"
19,05
25
40,8
28,6
0,07

NC
NC
680371-100
SF1
1"
25,4
50,5
50,3
38,1
0,20

NC
NC
680371-150
SF1
1" 1/2
38,1
50,5
69,4
57,2
0.24

NC
NC
680371-200
SF1
2"
50,8
64
88,4
76,2
0,39
