92º WELDING BEND - STAINLESS STEEL 316L Inox 316L ASME BPE (Model : 8035)

8035 92º WELDING BEND - STAINLESS STEEL 316L Inox 316L - ASME BPE

Photos

Nouveau

Dessins techniques

Information

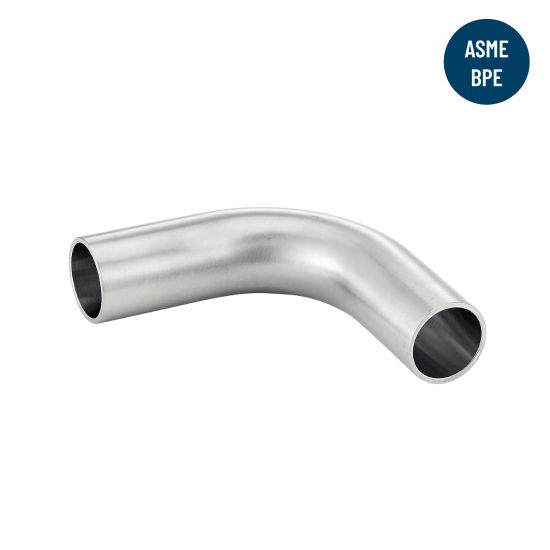

Coude 92° à souder - ASME BPE - Inox 316L

Ce coude 92° à souder permet d'effectuer un drainage par gravité et de faciliter l'écoulement naturel du fluide dans votre tuyauterie.

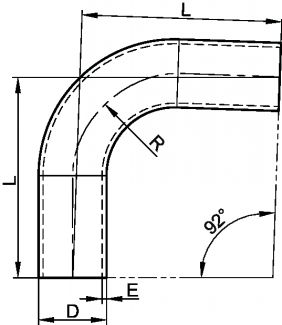

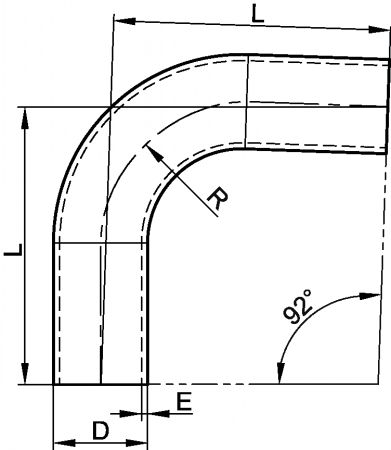

Ces coudes ont un angle de 92°, pour calculer les composantes d'un coude, appliquer les formules suivantes :
- Composante verticale : Lv = L
- Composante horizontale : Lh = (L/cos(2°))+(L.tan(2°))

Ce coude est disponible en deux finitions : SF1 et SF4.
- SF1 : Ra maximum interne 0,51 µm
- SF4 : Ra maximum interne 0,38 µm

Veuillez nous contacter pour vos besoins spécifiques en coude 92° avec un raccordement clamp

Pour vous aider dans la définition de vos besoins, consultez notre guide produit :
- Le guide des produits pharmaceutiques et biotechnologie
- Les produits phares de la gamme pharmaceutique & biotechnologie


La gamme pharmaceutique & biotechnologies est conforme aux dimensions de l'ASME BPE en pouce impérial avec des rugosités (polissage) poussées.
Retrouvez également notre gamme clamp standard répondant aux normes agroalimentaires
.

Quantity

CAD
+
CAD
D
NC
680351-050
SF1
1/2"
12,7
1,65
74,5
28,6
0,07
CAD
D
NC
680351-075
SF1
3/4"
19,05
1,65
74,5
28,6
0,10
CAD
D
NC
680351-100
SF1
1"
25,4
1,65
74,9
38,1
0,14
CAD
D
NC
680351-150
SF1
1" 1/2
38,1
1,65
93,9
57,2
0,27
CAD
D
NC
680351-200
SF1
2"
50,8
1,65
119,1
76,2
0,45
CAD
D
NC
680354-050
SF4
1/2"
12,7
1,65
74,5
28,6
0,07
CAD
D
NC
680354-075
SF4
3/4"
19,05
1,65
74,5
28,6
0,10
CAD
D
NC
680354-100
SF4
1"
25,4
1,65
74,9
38,1
0,14
CAD
D
NC
680354-150
SF4
1" 1/2
38,1
1,65
93,9
57,2
0.27
CAD
NC
NC
680354-200
SF4
2"
50,8
1,65
119,1
76,2
0,45
