MALE / FEMALE 45° ELBOW (CASTING) - STAINLESS STEEL 316 MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE Inox 316 moulé (Model : 5283)

5283 MALE / FEMALE 45° ELBOW (CASTING) - STAINLESS STEEL 316 MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE Inox 316 moulé

Photos

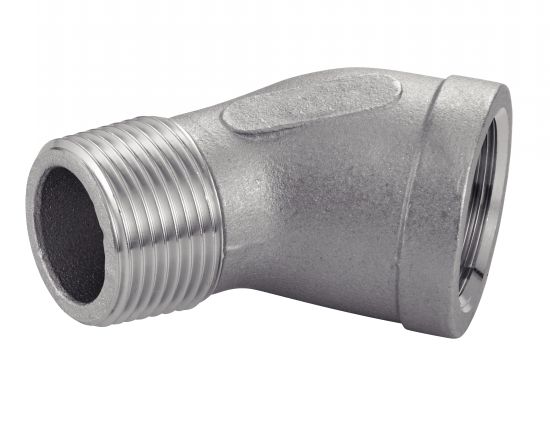

Coude mâle / femelle 45°

Dessins techniques

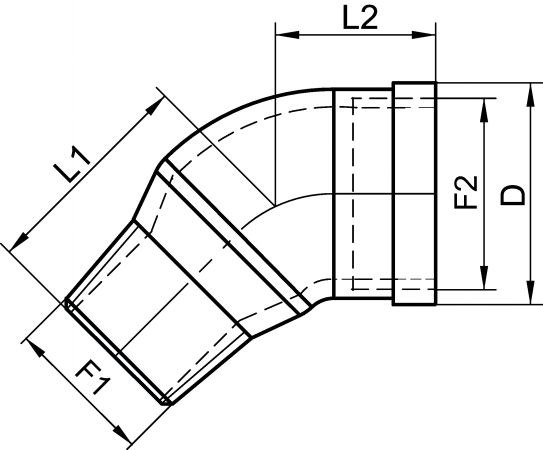

Coude mâle / femelle 45° - Schéma
See related products
EXAMPLE OF ORDER : Référence
452833-6

Information

Coude mâle / femelle 90° - Mâle gaz conique / Femelle gaz Cylindrique - Inox 316 moulé

> Diamètres disponibles : du DN6 au DN100
> Filetage Gaz

> Pression nominale du coude mâle/femelle :
20 bar à 20°C
16 bar à 100°C

> Norme ISO 7-1
> ISO 4144

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
452833-6
Gaz
6
1/8"
15
R 1/8"
Rp 1/8"
21
16
0,02
CAD
D
NC
452833-8
Gaz
8
1/4"
19
R 1/4"
Rp 1/4"
23
17
0,04
CAD
D
NC
452833-10
Gaz
10
3/8"
22
R 3/8"
Rp 3/8"
27
19
0,06
CAD
D
NC
452833-15
Gaz
15
1/2"
27
R 1/2"
Rp 1/2"
31
21
0,09
CAD
D
NC
452833-20
Gaz
20
3/4"
33
R 3/4"
Rp 3/4"
36
25
0,14
CAD
D
NC
452833-25
Gaz
25
1"
40
R 1"
Rp 1"
42
29
0,23
CAD
D
NC
452833-32
Gaz
32
1"1/4
49
R 1"1/4
Rp 1"1/4
49
34
0,36
CAD
D
NC
452833-40
Gaz
40
1"1/2
56
R 1"1/2
Rp 1"1/2
51
37
0,42
CAD
D
NC
452833-50
Gaz
50
2"
69
R 2"
Rp 2"
59
42
0,70

D
NC
452833-65
Gaz
65
2"1/2
86
R 2"1/2
Rp 2"1/2
71
49
1,00

D
NC
452833-80
Gaz
80
3"
99
R 3"
Rp 3"
79
54
1,30

NC
NC
452833-100
Gaz
100
4"
125
R 4"
Rp 4"
96
65
1,60
