MALE / FEMALE UNION 90° ELBOW (CASTING) - STAINLESS STEEL 316 MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE Inox 316 moulé (Model : 5251)

5251 MALE / FEMALE UNION 90° ELBOW (CASTING) - STAINLESS STEEL 316 MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE Inox 316 moulé

Photos

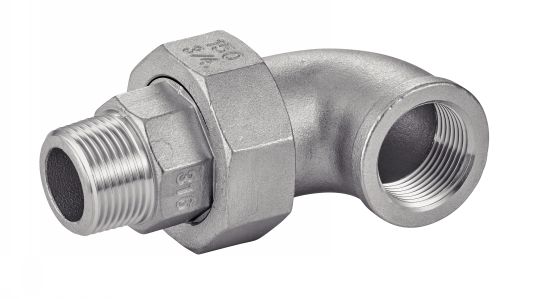

Coude union mâle / femelle 90°

Dessins techniques

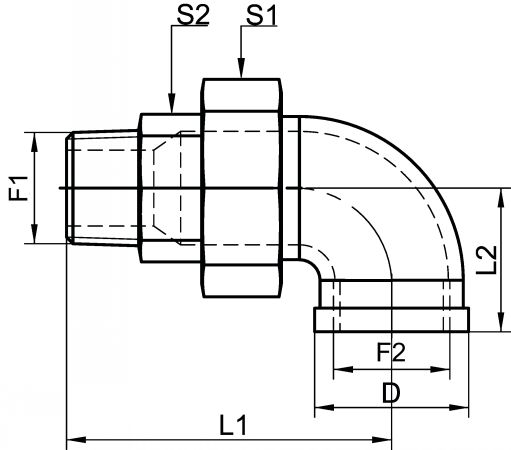

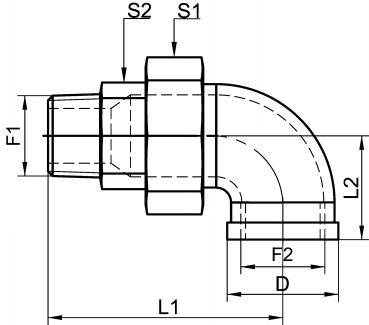

Coude union mâle / femelle 90° - Schéma
EXAMPLE OF ORDER : Référence
452513-8

Information

Coude union mâle Gaz Conique / Femelle gaz cylindrique 90° - Inox 316 moulé

> Diamètres disponibles : du DN8 au DN50
> Filetage mâle Gaz Conique / Femelle gaz cylindrique

> Pression nominale du coude union mâle/femelle en acier inoxydable est de :
20 bar à 20°C
16 bar à 100°C

> Norme ISO 7-1
> ISO 4144

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
452513-8
Gaz
8
1/4"
22
R 1/4"
Rp 1/4"
58,5
21
30
18
0,12
CAD
D
NC
452513-10
Gaz
10
3/8"
26
R 3/8"
Rp 3/8"
62
25
35
22
0,19
CAD
D
NC
452513-15
Gaz
15
1/2"
30,5
R 1/2"
Rp 1/2"
72
28
42
27
0,24
CAD
D
NC
452513-20
Gaz
20
3/4"
36
R 3/4"
Rp 3/4"
78
34
47
33
0,38
CAD
D
NC
452513-25
Gaz
25
1"
45
R 1"
Rp 1"
84
38
53
37
0,57
CAD
D
NC
452513-32
Gaz
32
1"1/4
53
R 1"1/4
Rp 1"1/4
102
45
71
48
0,77
CAD
D
NC
452513-40
Gaz
40
1"1/2
60
R 1"1/2
Rp 1"1/2
110
50
78
53
1,09
CAD
D
NC
452513-50
Gaz
50
2"
73
R 2"
Rp 2"
119
58
93
67
1,73
