WELDING NIPPLE LENGTH 300 MM - STAINLESS STEEL 316L GAZ CONIQUE Inox 316L (Model : 5260)

5260 WELDING NIPPLE LENGTH 300 MM - STAINLESS STEEL 316L GAZ CONIQUE Inox 316L

Photos

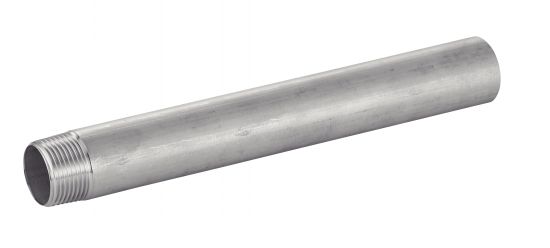

Embout mâle - Longueur 300 mm

Dessins techniques

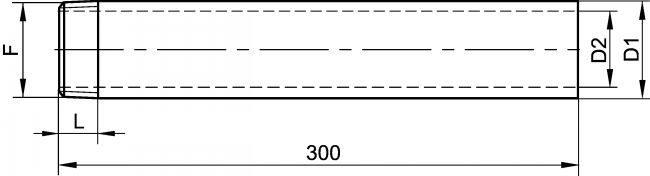

Embout mâle - Longueur 300 mm - Schéma
See related products
EXAMPLE OF ORDER : Référence
652603-15

Information

Embout mâle - Gaz Conique- Inox 316L

> Diamètres disponibles : du DN15 au DN50
- Filetage Gaz

> Caractéristiques de l' embout mâle - Inox 316L :
Tube Roulé / Soudé - Schedule 20S

> Pression nominale de l' embout mâle : PN50

> Norme ISO 7-1

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
652603-15
Gaz conique
15
1/2"
21,3
16,3
R 1/2"
13
0,36
CAD
D
NC
652603-20
Gaz conique
20
3/4"
26,9
21,9
R 3/4"
14
0,45
CAD
D
NC
652603-25
Gaz conique
25
1"
33,7
27,7
R 1"
17
0,69
CAD
D
NC
652603-32
Gaz conique
32
1"1/4
42,4
36,4
R 1"1/4
19
0,88
CAD
D
NC
652603-40
Gaz conique
40
1"1/2
48,3
42,3
R 1"1/2
19
1,02
CAD
D
NC
652603-50
Gaz conique
50
2"
60,3
53,3
R 2"
23
1,47
