FIXING SET WITH DOUBLE STRUT SHAPED RAIL AND BEAM CLAMPS - GALVANIZED STEEL AND DACROMET Acier G.A.C et Dacromet (Model : 72195)

Home » Product Ranges - Béné Inox » Pipes, sheet metal, profiles, piping supports, pipe holders » Piping support equipment » FIXING SET WITH DOUBLE STRUT SHAPED RAIL AND BEAM CLAMPS - GALVANIZED STEEL AND DACROMET Acier G.A.C et Dacromet (Model : 72195)

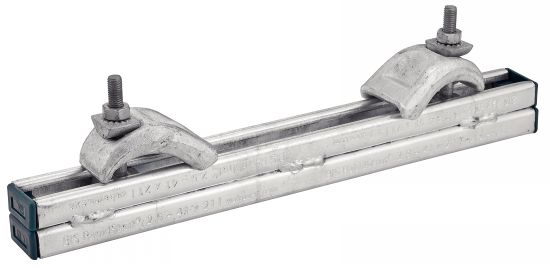

Photos

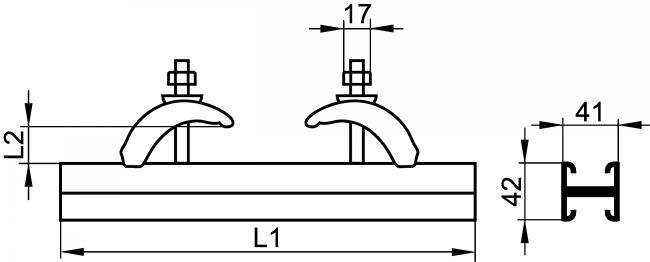

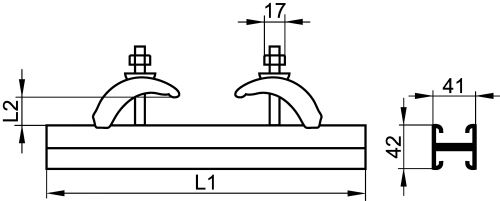

Dessins techniques

EXAMPLE OF ORDER :

Référence 872195-300

Information

Ensemble de fixation pour poutre avec rail Strut double et crampons - Acier G.A.C et Dacromet

Fixation sur charpente métallique, poutrelle acier, IPN...
Ensemble complet avec rail double, crampons, bouchons de finition

Files

• Tubes et supports de tuyauterie (PDF - 1,88 Mo)

Schéma 0

Quantity



CAD

Avail. --------- All D NC

Price * ----------- All NC

Ref ---- All 872195-300 872195-400 872195-600 872195-800

+

Matière ------------ All Acier G.A.C et Dacromet

Type rail -------------- All 41 x 21D

L1 (mm) ----------- All 300 400 600 800

L2 serrage maxi (mm) -------------------------------- All 35

Poids (kg) ---------------- All 2,30 2,50 3,50 4,06



D

NC

872195-300

Acier G.A.C et Dacromet

41 x 21D

300

35

2,30



D

NC

872195-400

Acier G.A.C et Dacromet

41 x 21D

400

35

2,50



NC

NC

872195-600

Acier G.A.C et Dacromet

41 x 21D

600

35

3,50



NC

NC

872195-800

Acier G.A.C et Dacromet

41 x 21D

800

35

4,06
