GROOVED ISO NIPPLE ST100-OGS 316L (Model : 4243)

4243 GROOVED ISO NIPPLE ST100-OGS 316L

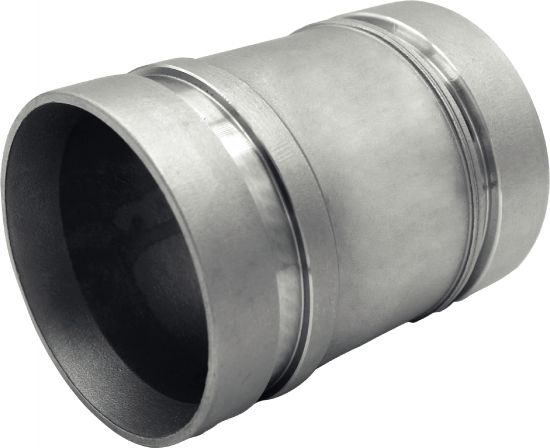

Photos

Nouveau
Manchette ISO rainurée ST100-OGS - Inox 316L

Dessins techniques

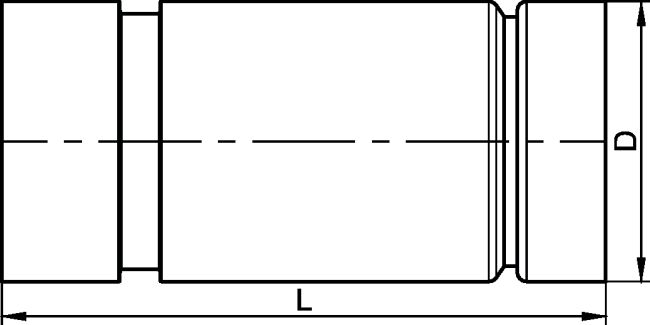

Grooved iso nipple st100-ogs (Schema)
See related products
EXAMPLE OF ORDER : Référence
642437-50

Information

Manchette ISO rainurée ST100-OGS - Inox 316L
Victaulic® StrengThin TM 100 E494

Cette manchette permet de constituer des réseaux en raccords rainurés.
Elle assure la transition entre un réseau constitué en raccords rainurés OGS (sortie de groupe froid) et raccords rainurés ST100.

Cette manchette ISO rainurée est proposée du diamètre 60,3mm à 219,1mm.
Elle est disponible en inox 316L.

- Pensez-y !

Retrouvez en dessous du tableau de cotes les colliers de raccordement pour connecter les raccords rainurés entre eux.

Contactez-nous pour vos besoins spécifiques : manchette rainurée jusqu'au diamètre 323,3mm ou rainurée de chaque côté (modèle Victaulic® E494I).

 Victaulic® & StrengThin TM sont des marques de Victaulic Company. Tous droits réservés.

Files

Schéma 0

Quantity

CAD
+

NC
NC
642437-50
Inox 316L
50
60,3
101.6
0,5

D
NC
642437-65
Inox 316L
65
76,1
101.6
0,8

NC
NC
642437-80
Inox 316L
80
88,9
101.6
1

NC
NC
642437-100
Inox 316L
100
114,3
101.6
1,4

NC
NC
642437-125
Inox 316L
125
139,7
101.6
1,7

NC
NC
642437-150
Inox 316L
150
168,3
101.6
2,3

NC
NC
642437-200
Inox 316L
200
219,1
152.4
4,4
