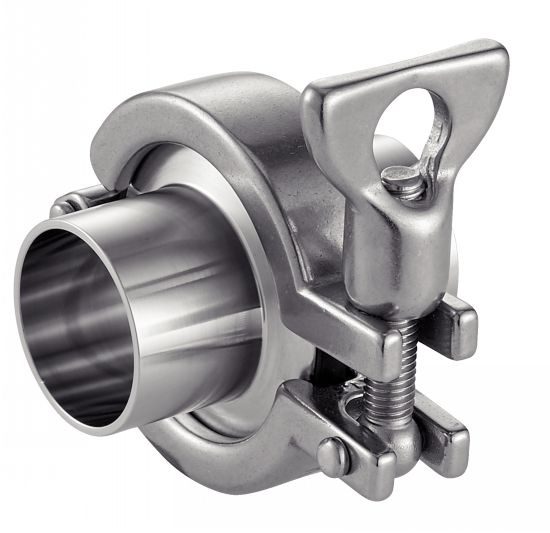

SINGLE PIVOT DIN CLAMP UNION - SILICONE GASKET - STAINLESS STEEL 316L JOINT SILICONE Inox 316L (Model : 63500)

Home » Product Ranges - Béné Inox » Food and beverage and wine making sectors » CLAMP standard - Range 63 » CLAMP fittings/connectors » SINGLE PIVOT DIN CLAMP UNION - SILICONE GASKET - STAINLESS STEEL 316L JOINT SILICONE Inox 316L (Model : 63500)

Photos

Dessins techniques

See related products

EXAMPLE OF ORDER :

Référence 663500-29

Information

Raccord clamp DIN / métrique complet collier simple articulation - Joint Silicone - Inox 316L

> Dimensions disponibles : du DN25 au DN200 mm

> Normes : CE 1935/2004

PN selon le collier modèle 63444
Collier en inox 304

Files

• Gamme CLAMP (PDF - 1,33 Mo)

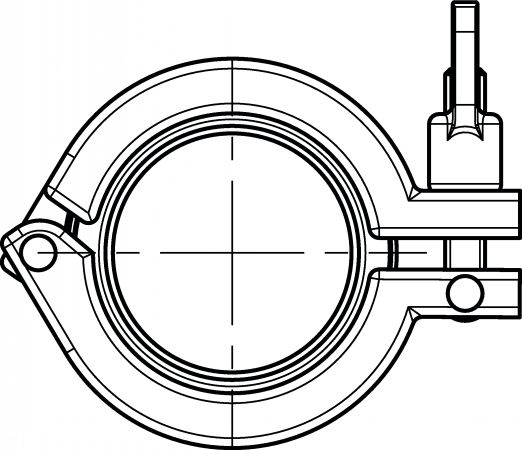

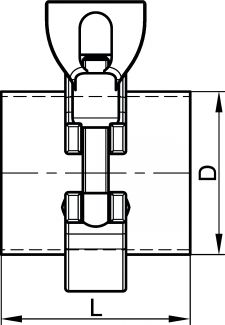

Schéma 0

Schéma 1

Quantity



CAD

Avail. --------- All NC D

Price * ----------- All NC

Ref ---- All 663500-29 663500-35 663500-41 663500-53 663500-70 663500-85 663500-104 663500-129 663500-154 663500-204

+

Matière ------------ All Joint Silicone

DN (mm) ----------- All 25 32 40 50 65 80 100 125 150 200

D (mm) --------- All 29 35 41 53 70 85 104 129 154 204

L (mm) --------- All 45 58 59

Poids (kg) ---------------- All 0,44 0,54 0,72 0,87 1,26 2,10 2,45 2,90

CAD

NC

NC

663500-29

Joint Silicone

25

29

45

0,44

CAD

NC

NC

663500-35

Joint Silicone

32

35

45

0,44

CAD

D

NC

663500-41

Joint Silicone

40

41

45

0,44

CAD

D

NC

663500-53

Joint Silicone

50

53

45

0,54

CAD

D

NC

663500-70

Joint Silicone

65

70

58

0,72

CAD

D

NC

663500-85

Joint Silicone

80

85

58

0,87

CAD

D

NC

663500-104

Joint Silicone

100

104

59

1,26



D

NC

663500-129

Joint Silicone

125

129

58

2,10



D

NC

663500-154

Joint Silicone

150

154

58

2,45



D

NC

663500-204

Joint Silicone

200

204

58

2,90
