UNIONS FLAT SEAT (PTFE) - BW / MALE - STAINLESS STEEL 316L LISSE / MÂLE GAZ CONIQUE - NPT Inox 316L Gaz - NPT (Model : 5122)

5122 UNIONS FLAT SEAT (PTFE) - BW / MALE - STAINLESS STEEL 316L LISSE / MÂLE GAZ CONIQUE - NPT Inox 316L - Gaz - NPT

Photos

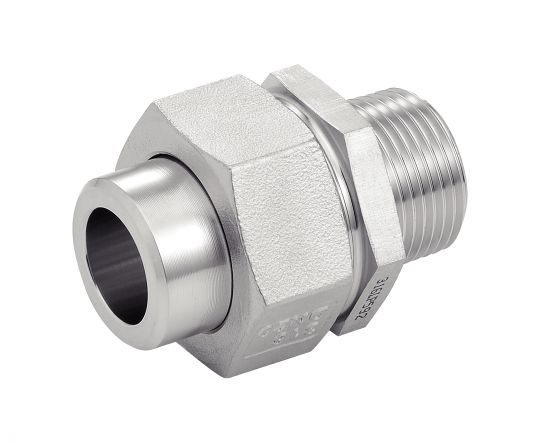

Raccord union lisse mâle DN8 au DN20

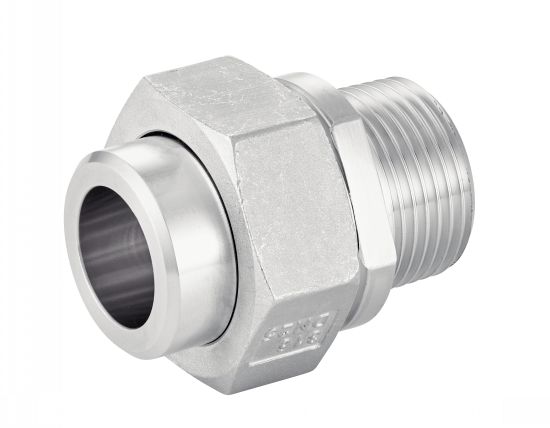

Raccord union lisse mâle DN25 au DN50

Dessins techniques

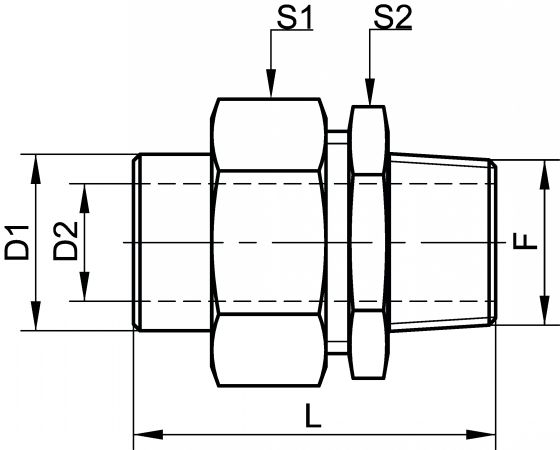

Raccord union lisse mâle DN8 au DN20 - Schéma

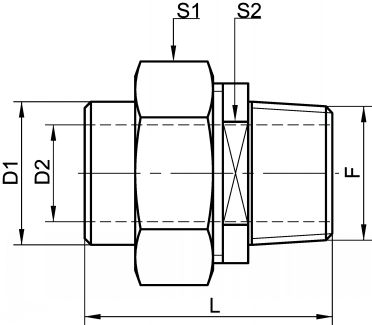

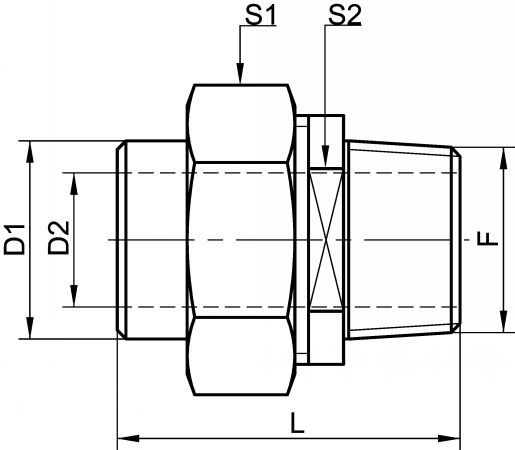

Schéma raccord union lisse mâle DN25 au DN50
See related products
EXAMPLE OF ORDER : Référence
651223-8

Information

Raccords union à joint plat (PTFE en standard) - embout Lisse / Mâle Gaz Conique - NPT - Inox 316L

> Diamètres disponibles : du DN8 au DN80
Raccords union avec hexagones de serrage du DN8 au DN20
Raccords union avec deux plats de serrage du DN25 au DN80

> Pression nominale du raccords union à joint plat :
PN40 du DN8 au DN50
PN25 du DN65 au DN100

Filetage Gaz selon la norme ISO 7-1 (sauf NPT)

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
651223-8
Gaz
8
1/4"
13,5
8
R 1/4"
41,5
21
19
0,05
CAD
D
NC
651223-10
Gaz
10
3/8"
17,2
11,7
R 3/8"
45,5
27
23
0,09
CAD
D
NC
651223-15
Gaz
15
1/2"
21,3
15,5
R 1/2"
51,5
32
30
0,13
CAD
D
NC
651223-20
Gaz
20
3/4"
26,9
18
R 3/4"
55,5
38
36
0,21
CAD
D
NC
651223-25
Gaz
25
1"
33,7
23
R 1"
59
46
35
0,34
CAD
D
NC
651223-32
Gaz
32
1"1/4
42,4
33
R 1"1/4
61
57
46
0,42
CAD
D
NC
651223-40
Gaz
40
1"1/2
48,3
39
R 1"1/2
64
63
53
0,55
CAD
D
NC
651223-50
Gaz
50
2"
60,3
50
R 2"
68
75
63
0,84
CAD
D
NC
651223-65
Gaz
65
2"1/2
76,1
66
R 2"1/2
91
92
80
1,27
CAD
NC
NC
651223-80
Gaz
80
3"
88,9
80
R 3"
102
110
92
1,52
CAD
D
NC
651225-8
NPT
8
1/4"
13,5
8
NPT 1/4"
42,5
21
19
0,05
CAD
D
NC
651225-10
NPT
10
3/8"
17,2
11,7
NPT 3/8"
45,5
27
23
0,09
CAD
D
NC
651225-15
NPT
15
1/2"
21,3
15,5
NPT 1/2"
51,5
32
30
0,13
CAD
D
NC
651225-20
NPT
20
3/4"
26,9
18
NPT 3/4"
55,5
38
36
0,21
CAD
D
NC
651225-25
NPT
25
1"
33,7
23
NPT 1"
59
46
35
0,34
