UNIONS CONICAL SEAT MALE / FEMALE - STAINLESS STEEL 316L MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE (OU NPT / NPT) Inox 316L Gaz - NPT (Model : 5115)

5115 UNIONS CONICAL SEAT MALE / FEMALE - STAINLESS STEEL 316L MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE (OU NPT / NPT) Inox 316L - Gaz - NPT

Photos

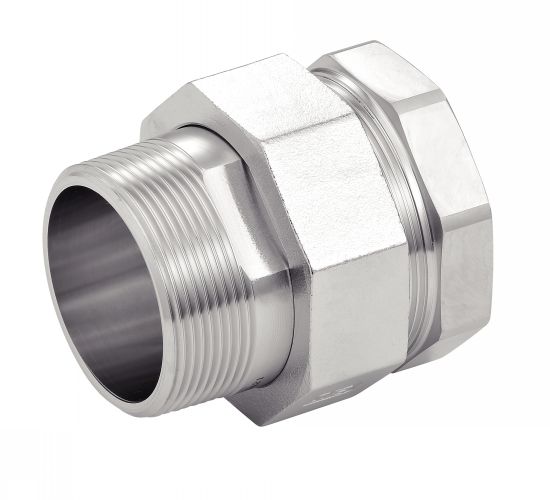

Raccord union mâle femelle DN6 au DN50

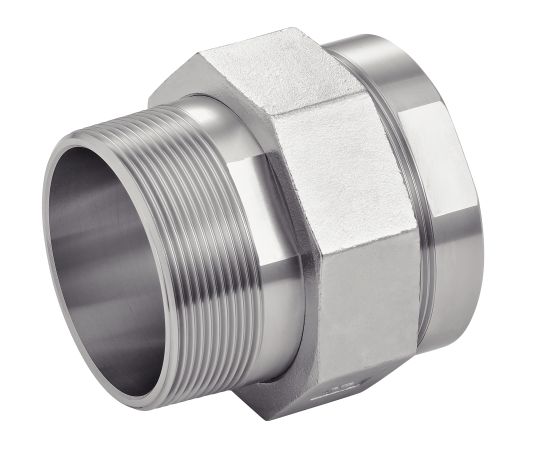

Raccord union mâle femelle DN65 au DN100

Dessins techniques

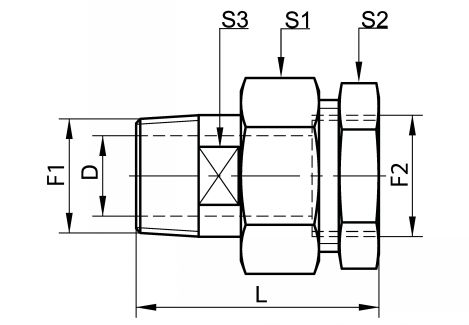

Raccord union mâle femelle DN6 au DN50 - Schéma

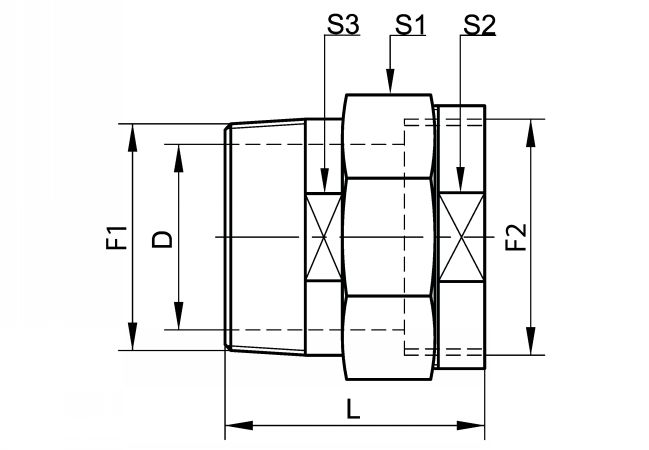

Schéma raccord union mâle femelle DN65 au DN100
See related products
EXAMPLE OF ORDER : Référence
651153-6

Information

Raccords union à portée conique - embout Mâle Gaz Conique / Femelle Gaz Cylindrique (ou NPT / NPT) - Inox 316L

> Diamètres disponibles : du DN6 au DN100
Raccords union avec hexagones de serrage du DN6 au DN50
Raccords union avec deux plats de serrage du DN65 au DN100

> Pression nominale du raccords union à portée conique :
PN40 du DN6 au DN50
PN25 du DN65 au DN100

Filetage et taraudage Gaz selon la norme ISO 7-1 (sauf NPT)

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
651153-6
Gaz
6
1/8"
5
R 1/8"
Rp 1/8"
36
21
17
11
0,04
CAD
D
NC
651153-8
Gaz
8
1/4"
8
R 1/4"
Rp 1/4"
39
21
17
11
0,04
CAD
D
NC
651153-10
Gaz
10
3/8"
11,7
R 3/8"
Rp 3/8"
43
27
23
14
0,09
CAD
D
NC
651153-15
Gaz
15
1/2"
15,5
R 1/2"
Rp 1/2"
50,5
32
27
18
0,12
CAD
D
NC
651153-20
Gaz
20
3/4"
18
R 3/4"
Rp 3/4"
54,5
38
36
24
0,21
CAD
D
NC
651153-25
Gaz
25
1"
23
R 1"
Rp 1"
64
46
43
30
0,34
CAD
D
NC
651153-32
Gaz
32
1"1/4
33
R 1"1/4
Rp 1"1/4
67
57
52
38
0,48
CAD
D
NC
651153-40
Gaz
40
1"1/2
39
R 1"1/2
Rp 1"1/2
69,5
63
60
45
0,65
CAD
D
NC
651153-50
Gaz
50
2"
50
R 2"
Rp 2"
79,5
75
70
54
1,00
CAD
D
NC
651153-65
Gaz
65
2"1/2
66
R 2"1/2
Rp 2"1/2
84
92
80
71
1,12
CAD
NC
NC
651153-80
Gaz
80
3"
80
R 3"
Rp 3"
100
110
94
84
1,27
CAD
NC
NC
651153-100
Gaz
100
4"
102
R 4"
Rp 4"
113,5
135
120
108
3,60
CAD
D
NC
651155-8
NPT
8
1/4"
8
NPT 1/4"
NPT 1/4"
39
21
17
11
0,04
CAD
D
NC
651155-10
NPT
10
3/8"
11,7
NPT 3/8"
NPT 3/8"
47
27
23
14
0,09
CAD
D
NC
651155-15
NPT
15
1/2"
15,5
NPT 1/2"
NPT 1/2"
50,5
32
27
18
0,12
CAD
D
NC
651155-20
NPT
20
3/4"
18
NPT 3/4"
NPT 3/4"
54,5
38
36
24
0,21
CAD
D
NC
651155-25
NPT
25
1"
23
NPT 1"
NPT 1"
64
46
43
30
0,34
CAD
D
NC
651155-32
NPT
32
1"1/4
33
NPT 1"1/4
NPT 1"1/4
67
57
52
38
0,48
CAD
D
NC
651155-40
NPT
40
1"1/2
39
NPT 1"1/2
NPT 1"1/2
69,5
63
60
45
0,65
CAD
D
NC
651155-50
NPT
50
2"
50
NPT 2"
NPT 2"
80
75
70
54
1,00
