CLAMP ASEPTIC 3 PIECES BALL VALVE - STAINLESS STEEL 316L Inox 316L ASME BPE (Model : 8096)

8096 CLAMP ASEPTIC 3 PIECES BALL VALVE - STAINLESS STEEL 316L Inox 316L - ASME BPE

Photos

Nouveau

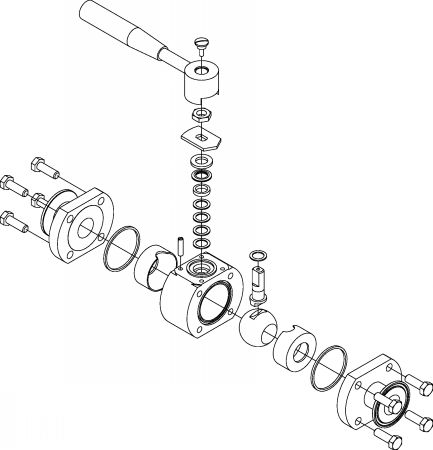

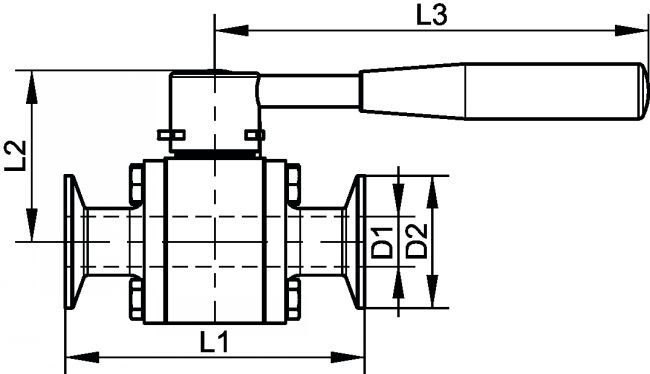

Dessins techniques

Information

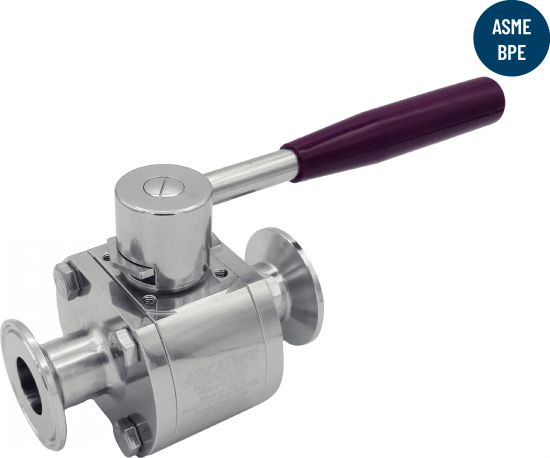

Vanne à boule hygiénique 3 pièces Clamp - 316L

Cette vanne à boule est une vanne d'isolement adaptée pour la vapeur propre, le condensat et tous les fluides liquides ou gazeux utilisés dans les procédés aseptique ou à haute pureté.
Les secteurs d'applications sont nombreux : pharmaceutique, biotechnologie, semi-conducteur, cosmétique, chimie fine ou même dans l'industrie alimentaire.

L'installation est facilitée grâce aux flasques de la vannes qui sont désolidarisées des embouts Clamp permettant un ajustement à 360° de la vanne . Cela facilite aussi la maintenance.

Disponible de 1/2" à 4" , les tenues en pression sont les suivantes :
PN100 de 1/2" au 1"
PN63 de 1"1/2 au 2"
PN40 de 2"1/2 à 4"
Les sièges sont en TFM® 1600 et enveloppent la boule pour minimiser la rétention du fluide au sein de la vanne .
Pour l'étanchéité de la tige et du corps, les joints sont en PTFE et en FKM .
La température d'utilisation va de -29°C à +200°C .
(Attention, à 200°C la pression maximale de service est de 10 bar)

Conforme aux dimensions de l' ASME BPE

Platine ISO intégrée pour motoriser la vanne à partir de 1".

Sur demande : dégraissage pour oxygène, finition SF4

Quantity

CAD
+

D
NC
680961-050
SF1
1/2"
12,7
9,4
25
88,9
49
130
-

NC
NC
680961-075
SF1
3/4"
19,05
15,8
25
101,6
53
130
-

D
NC
680961-100
SF1
1"
25,4
22,1
50,5
114,3
68
165
F04

D
NC
680961-150
SF1
1"1/2
38,1
34,8
50,5
139,7
86
200
F05

D
NC
680961-200
SF1
2"
50,8
47,5
64
165,1
97
200
F05

NC
NC
680961-250
SF1
2"1/2
63,5
60,2
77,5
190
130
250
F07

NC
NC
680961-300
SF1
3"
76,2
72,9
91
216
140
290
F07

NC
NC
680961-400
SF1
4"
101,6
97,4
119
254
158
290
F10
