PNEUMATIC TANK BOTTOM DIAPHRAGM VALVE - STAINLESS STEEL 316L Inox 316L (Model : 8074)

8074 PNEUMATIC TANK BOTTOM DIAPHRAGM VALVE - STAINLESS STEEL 316L Inox 316L

Photos

Nouveau

Dessins techniques

Information

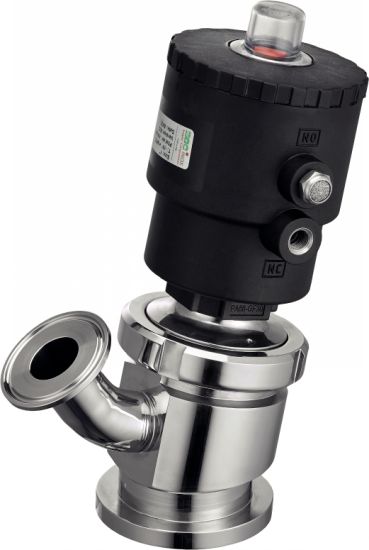

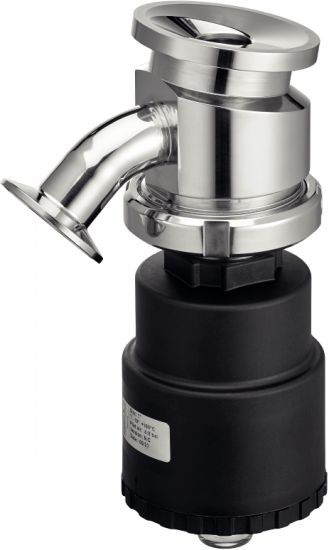

Vanne de fond de cuve à membrane pneumatique - 316L

La vanne fond de cuve doit se souder directement sur une cuve afin de pouvoir la vidanger totalement ou partiellement. Elle est utilisée dans les domaines de la pharmaceutique, cosmétique et de la chimie fine.
Elle permet de minimiser la rétention du fluide grâce à son angle de 10° qui lui confère un bon drainage.
Son design permet de minimiser les bras mort grâce à sa membrane affleurante au bord de la cuve.

La version pneumatique simple effet, permet d'actionner la vanne à distance grâce à un réseau d'air comprimé.

La pression de service est de 6 bar et s'utilise sur une plage de température allant de -30°C à +150°C.

La membrane est en TFM® 1705 et le volant de manoeuvre en plastique DELRIN.

La rugosité interne en contact avec le fluide est inférieure à 0,4 µm.

Options possibles : poignée en inox, connexion Clamp pour bride arasante, membrane en EPDM ou silicone...

Existe aussi en version manuelle

Quantity

CAD
+

NC
NC
680741-050
SF1
1/2"
12,7
25,0
54
68
181
1,5

NC
NC
680741-075
SF1
3/4"
19,05
25,0
54
68
182
1,5

NC
NC
680741-100
SF1
1"
25,4
50,5
75
82
232
3,1

NC
NC
680741-150
SF1
1"1/2
38,1
50,5
75
114
262
4,1

NC
NC
680741-200
SF1
2"
50,8
64,0
115
138
322
8,5

NC
NC
680741-250
SF1
2"1/2
63,5
77,5
125
138
357
13
