BUTTERFLY VALVE MALE END / FEMALE END - SILICONE GASKET - STAINLESS STEEL 316L JOINT SILICONE Inox 316L (Model : 64334)

64334 BUTTERFLY VALVE MALE END / FEMALE END - SILICONE GASKET - STAINLESS STEEL 316L JOINT SILICONE Inox 316L

Photos

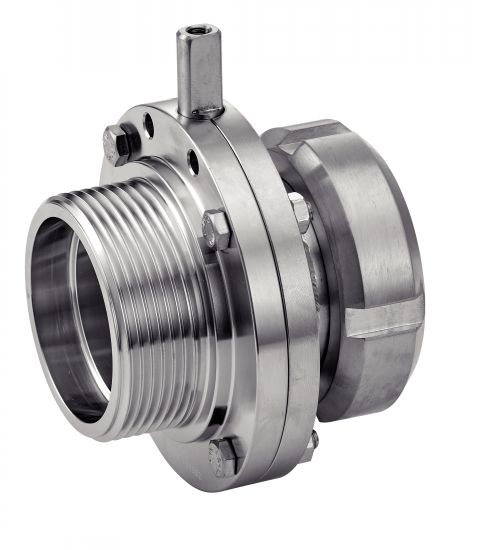

Vanne papillon bout fileté / bout douille + écrou

Dessins techniques

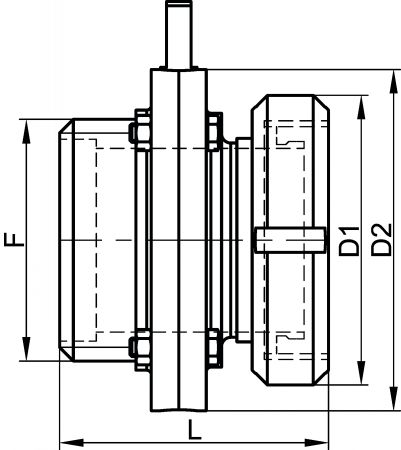

Vanne papillon bout fileté / bout douille + écrou - Schéma
See related products
SGRM
EXAMPLE OF ORDER : Référence
664334-40

Information

Vanne papillon bout fileté / bout douille + écrou - Inox 316L

> Dimensions disponibles : du DN40 au DN100 mm

> Normes : CE 1935/2004

PMS (à 20°C) : 10 bar
Température : de -20°C à +150°C
Ecrou en inox 304

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
664334-40
Joint Silicone
40
70
92
M55 x 3
81
1,46
CAD
D
NC
664334-50
Joint Silicone
50
80
105
M67 x 3
81
1,82
CAD
NC
NC
664334-60
Joint Silicone
60
95
112
M79 x 3,5
81
2,10
CAD
D
NC
664334-70
Joint Silicone
70
106
125
M90 x 3,5
81
2,65
CAD
NC
NC
664334-80
Joint Silicone
80
118
139
M102 x 4
96
4,30
CAD
D
NC
664334-100
Joint Silicone
100
139
162
M125 x 4
99
5,57
