BUTTERFLY VALVE WITH LOCATING HOLES - CF8M STAINLESS STEEL BODY AND BUTTERFLY - SILICONE GASKET CORPS ET PAPILLON INOX CF8M - JOINT SILICONE ALIMENTAIRE (Model : 58424)

58424 BUTTERFLY VALVE WITH LOCATING HOLES - CF8M STAINLESS STEEL BODY AND BUTTERFLY - SILICONE GASKET CORPS ET PAPILLON INOX CF8M - JOINT SILICONE ALIMENTAIRE

Photos

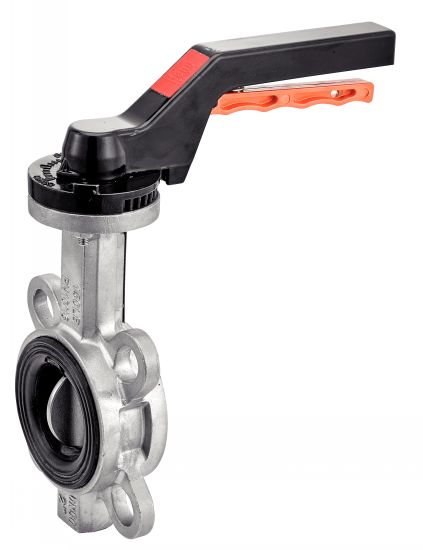

Vanne papillon à oreilles de centrage

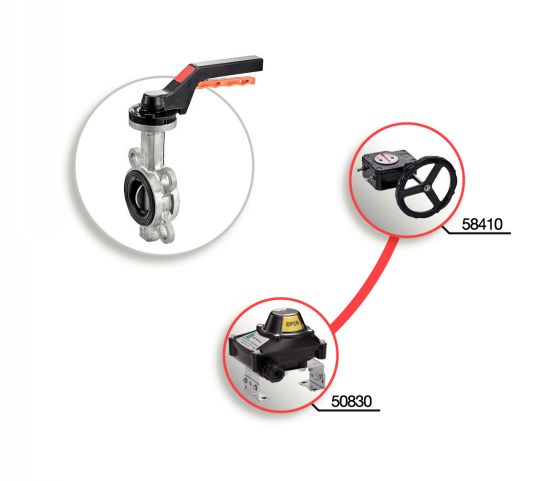

Vanne papillon à oreilles de centrage - accessoires associés

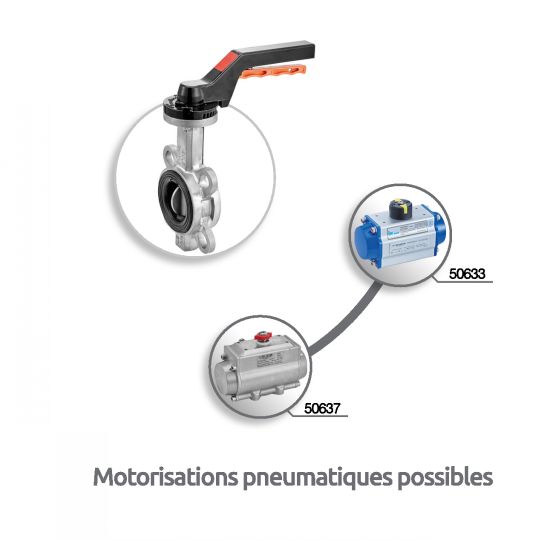

Vanne papillon à oreilles de centrage - motorisations pneumatiques

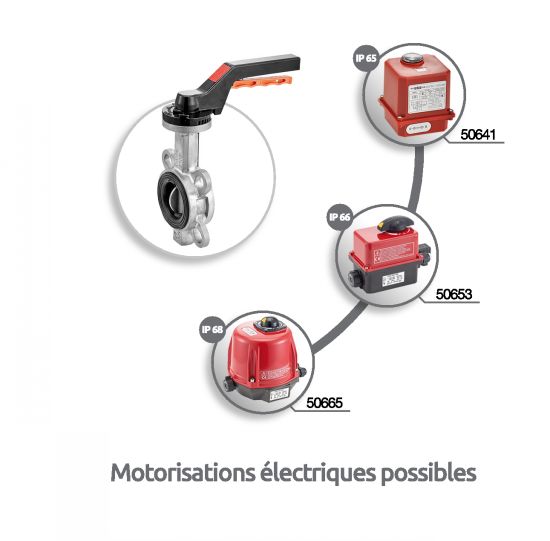

Vanne papillon à oreilles de centrage - motorisations électriques

Dessins techniques

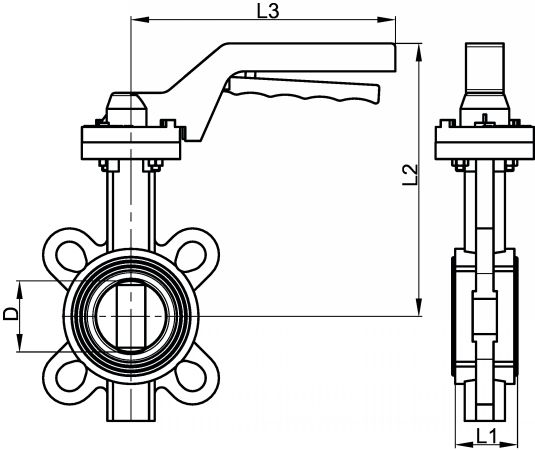

Vanne papillon à oreilles de centrage - Schéma

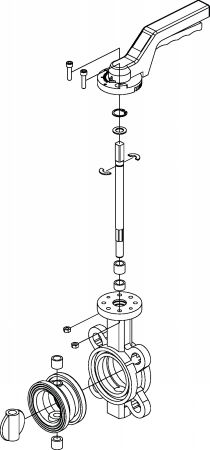

Vanne papillon à oreilles de centrage - Vue éclatée
See related products
EXAMPLE OF ORDER : Référence
458424-50

Information

Vanne papillon à oreilles de centrage - Corps et papillon inox CF8M - Joint Silicone alimentaire

> Diamètres disponibles : du DN50 au DN150

> PN16

Joint Silicone avec agrément CE 1935/2004 : -20°C à +150°C

Montage entre brides PN6 / PN10 / PN16 / Class 150
Ne pas monter la vanne avec des collets et brides tournantes

Béné Inox propose deux types de motorisations possibles pour cette vanne : pneumatiques et électriques.

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
458424-50
Silicone
50
2"
16
51
42,5
196
190
2,70
CAD
D
NC
458424-65
Silicone
65
2"1/2
16
63
45,5
202
190
3,20
CAD
D
NC
458424-80
Silicone
80
3"
16
77
45,5
209
190
3,80
CAD
D
NC
458424-100
Silicone
100
4"
16
102
51
233
240
5,50
CAD
D
NC
458424-125
Silicone
125
5"
16
122
55,5
254
240
7,00
CAD
D
NC
458424-150
Silicone
150
6"
16
154
55,5
267
240
11,00
